Высоковольтный шунт-регулятор

#141

А вот второй источник изменил ток с 30-ти мА до 22-х.
Проверял и на подстроечнике и специально впаял 1 ом резистор в цепь источника тока на dn2540.

#142

Как мерили? Потому что при неработающем шунте, возможно, отсутствует потребитель на 30мА.

#143

poty писал(а): ↑
23 апр 2019, 10:44
Как мерили? Потому что при неработающем шунте, возможно, отсутствует потребитель на 30мА.

Да, Владислав, я тоже об этом подумал, поэтому провел повторый замер, подав напряжение с внешнего БП 15вольт - всё в порядке, источник дает деобходимые 30мА.

Отправлено спустя 50 минут 49 секунд:
А вот с tl431 явно проблемы.
Один из щупов устанавливаю на шину pos in, и поехал по резисторам.
pos in - r203 -1.86V
posin-r202 - 1.86V
posin-r201 - 1.86V
Получается, если с увеличением сопротивлений напряжение не менятеся, то ток в этой цепочке не протекает?

Отправлено спустя 5 минут 14 секунд:

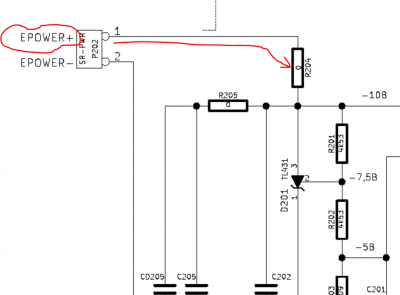

У нас установлен R204, он дает контакт с разьемом p202 EPOWER+, так?
Но тогда вопрос - почему EPOWER+ не замыкается больше ни с чем? Или я упускаю какое-то соединение внутри платы?

#144

Евгений Михеев писал(а): ↑
23 апр 2019, 12:55
У нас установлен R204, он дает контакт с разьемом p202 EPOWER+, так?

R204 соединяется с EPOWER-, к нему подключен источник тока на LR8.

Евгений Михеев писал(а): ↑
23 апр 2019, 12:55
pos in - r203 -1.86V
posin-r202 - 1.86V
posin-r201 - 1.86V

Такого быть не может, здесь какая-то ошибка.

#145

Не согласен

Отправлено спустя 1 минуту 50 секунд:
С epower - соединение через конденсаторы с205 cd205

#146

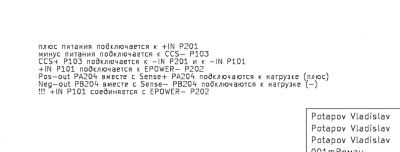

Это ошибка на упрощённой схеме - номера пинов P202 указаны правильно, их расшифровки - нет. Используйте полную схему.

Отправлено спустя 47 секунд:
Можете проверить тестером.

#147

Ну что, походу запустился шунт, до шунта 277, на нагрузке 255 вольт.
Я отлучусь на часок, потом всё что смогу замеряю

#148

А что было-то?

Отправлено спустя 1 минуту 26 секунд:
Разница напряжений небольшая. Может, просто источник тока на DN гасит.

#149

Может и он. Проверю.
Было - именно то, что спрашивал. Изначально то собирал схему по первой реализации, потом после экспериментов всё пересобирал по "упрощенной", ориентировался не на цифры разъёмов, а на подписи pos in - и так далее.

Отправлено спустя 1 час 17 минут 34 секунды:
6.8
8.7
11.7
Напряжения относительно pos in на R302, R203+202, R203+202+201 соответственно.
Напряжения больше ожидаемых. TL431?

Отправлено спустя 19 минут 32 секунды:

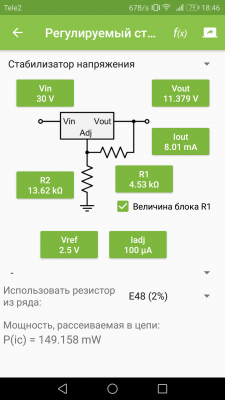

Не могли ли мы ошибиться в расчетах?

Хотя вроде как у меня Iadj большое, при уменьшении на выходе значение приближается к 10-ти...

#150

Евгений Михеев писал(а): ↑
23 апр 2019, 17:10
Ну что, походу запустился шунт

#151

Теперь на U202 я не вижу ток (на R220 напряжения нет), зато на связке R214-219 напряжение 248, на выходе 255.
То-есть какое-то напряжение на U202 падает, но на нем ли? Или это происходит на диоде D212?

#152

Я не совсем понял, что Вы считаете? TL431 действует несколько по-другому, чем обычные трёхногие регуляторы. На R201 (между его выводами) должно быть 2,5В. Между анодом и катодом - пропорционально резистивному делителю: [(9,09+4,53*2)/4,53]*2.5=10,02В.
То, что там больше, говорит о том, что на Base приходит ток с сенсора (цепь ООС) через D202-D203. 7,5В стабилитрон + падение напряжения на этих диодах. Т.о., регулировки не происходит. Потому и на U202 тока нет - он весь идёт в стабилитрон.

Отправлено спустя 2 минуты 1 секунду:
Померяйте напряжение на выходе ОУ (6 нога) относительно POS-IN. Или на Gate Q202 - там должно быть такое же напряжение. А лучше - померяйте и там и там, мало ли что, может R211 не работает.

Отправлено спустя 8 минут 45 секунд:
Получается следующее:
- на неинвертирующий вывод U201 поступает -7,5В относительно POS-IN. Если пересчитать относительно земли ОУ (центральную точку между шинами POS-IN и -11,7В, т.е. -5,85В), то это будет значение -1,65В.
- на инвертирующий вход поаётся (по Вашим измерениям) -6,8В, относительно земли ОУ: -0,95В.
- разность должна составлять -1,65-(-0,95)=-0,7В. За счёт гигантского усиления ОУ, на выходе должно быть значение близкое к отрицательной шине ОУ (-11,7В), как правило, отличающееся на 0,5В, т.е. -11,2В. Это напряжение должно открыть транзистор Q202, по-любому. Но если бы транзистор открылся, напряжение на выходе упало бы. А у нас этого не происходит. Вот я никак не могу понять почему?

#153

poty писал(а): ↑
23 апр 2019, 22:52
Я не совсем понял, что Вы считаете? TL431 действует несколько по-другому, чем обычные трёхногие регуляторы.

Ну надо же было выдвигать теории, которым суждено рассыпаться

#154

poty писал(а): ↑
23 апр 2019, 22:52
Померяйте напряжение на выходе ОУ (6 нога) относительно POS-IN. Или на Gate Q202 - там должно быть такое же напряжение. А лучше - померяйте и там и там, мало ли что, может R211 не работает.

Сделал - и там и там 3.2 вольта.

#155

Вот и странно... Не могу понять, что не так. А можно осциллографом посмотреть? Может, там возбуждение какое?

#156

Можно конечно. Сориентируйте что где смотреть и на каком режиме.

#157

Посмотрите сигнал на затворе MOSFET относительно POS-IN.
Также померяйте напряжение на инвертирующем и неинвертирующем входах ОУ относительно того же.

#158

Евгений Михеев писал(а): ↑
23 апр 2019, 18:55
6.8
8.7
11.7
Напряжения относительно pos in на R302, R203+202, R203+202+201 соответственно.

Цифры кстати не изменились:
6.8
8.7
11,7
На неинвертирующем относительно posin 7 вольт ровно.
Сейчас посмотрю осцилом

Отправлено спустя 44 минуты 14 секунд:
Владислав, а можно для чистоты эксперимента убрать временно большой мощный диод? У меня на подсознательном уровне какие-то к нему претензии

#159

Можно, но он не должен мешать абсолютно. Они никогда не работает, за исключением пуска и выключения.
Я вот думаю, если ОУ не был запитан в первый раз, то, возможно, он уже нерабочий. Но как это проверить, я пока не знаю...

#160

Владислав, а у меня сейчас на выходе ОУ относительно posin 0,65В.

Отправлено спустя 9 минут 25 секунд:
Потом опять 3,18В.
Короче, оно там меняется, но нет какой-то зависимости, не скачет. просто меняется спустя какое-то время
