Высоковольтный шунт-регулятор

#21

poty писал(а): ↑
22 фев 2019, 00:46
Хорошо! Сначала проверьте на маленьких напряжениях (в обход балластных резисторов), а потом уже можно попробовать подключить что-нибудь посущественнее.

Попробовал на пяти вольтовом блоке питания- на резисторе получил 815мВ. Сейчас попробую на чем-то чуть более вольтовом)

#22

5В мало! Нужно как минимум 12В.

#23

На 12 и 15 вольтах на входе имеем 1.19 вольта на резисторе, что соответствует ожидаемому результату.
Владислав, у меня сейчас нет ничего с бОльшим напряжением - можем считать, что всё работает как надо на этой плате?

#24

Думаю, можно пока на этом остановиться с LR8.
Переходим к DN2540.

#25

Владислав, а насколько сильный мы ждем нагрев от DN2540?
И второй вопрос - доступ к подстроечнику RV102 нужен постоянно или разово настроим и забудем?
Сейчас сфоткаю идею....

Отправлено спустя 7 минут 13 секунд:

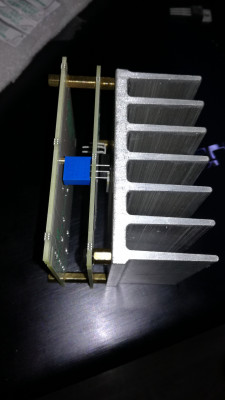

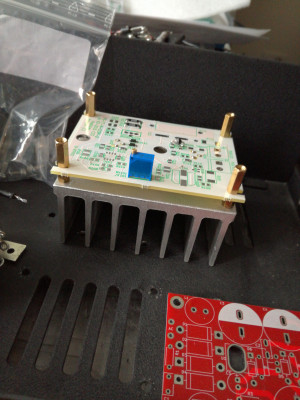

По высоте такой бутерброд отлично встанет в корпус, стойки даже повыше можно поставить.
Один момент - доступ к подстроечнику.
С одной стороны плата с другой радиатор.
Другое дело, что если есть возможность настроить его и потом собрать - то это отличный вариант.

#26

Евгений, нагрев будет небольшой (примерно 30мА, а разность напряжений максимально порядка 80В, т.е., мощность - 2,5-3Вт на два транзистора). Можно, конечно, поставить и такой здоровый радиатор. Подстроечник вряд ли будем трогать после настройки - он сильно не влияет ни на что.

#27

Ну из того что есть либо этот либо мелкие, которые Вам в ЛС показывал. Ежели хватит мелких - можно и их использовать.
Тут на Ваше виденье полагаюсь - хватит мелких поставлю их, если перестраховка от всего и вся - однозначно этот

#28

А просто алюминиевой или медной пластинки нет?

#29

Есть медь, но красиво не отрежу

Я, кстати, уже закрепил радиатор. Да, возможно избыточно зато смотриться очень стильно)

Отправлено спустя 28 минут 25 секунд:
poty, Владислав, готов проверить источник тока.
Значит подключаю блок питания на 12 вольт к разъёму P103 и смотрю напряжение на R120. Кстати, на какой ток мы хотим выйти? на какой нарулить подстроечником?

#30

Ток примерно 30мА.

Евгений Михеев писал(а): ↑
23 фев 2019, 14:38
подключаю блок питания на 12 вольт к разъёму P103

Правильно. Учитывайте полярность!!!

Евгений Михеев писал(а): ↑
23 фев 2019, 14:38
смотрю напряжение на R120

Вот здесь может быть засада. Подстроечник будет изменять сопротивление (он подключен параллельно). Невозможно будет вычислить ток. Лучше последовательно с блоком питания включить какой-нибудь резистор, скажем, 10Ом, и мерить на нём.

#31

Евгений Михеев писал(а): ↑
23 фев 2019, 14:38
Да, возможно избыточно зато смотриться очень стильно)

Это точно!!!

Отправлено спустя 1 минуту 6 секунд:
Не получится им и платы от кенотрона защитить?

Отправлено спустя 1 минуту 45 секунд:
Я имею ввиду, прикрепив к перегородке для вертикальной установки.

Как идея...

#32

Роман Мирошниченко, прикинем по итогу сборки)

#33

На Ваше усмотрение)))

#34

poty,
Владислав, минимум 37мА можно нарулить - это предел подстроечника.
На входе 15 вольт, резистор PRP ( в точности не сомневаюсь).

#35

Выпаиваем R122 и пробуем снова.

#36

Всё, есть 30мА

#37

Отлично! Теперь нужно собрать цепь питания ОУ.

Отправлено спустя 20 минут 18 секунд:
Речь идёт о R201-R205, C201, C202 (обращаю внимание, что его номинал отличается от обозначенного на схеме - см. перечень деталей в присланном пакете), C205, CD205, TL 431.
Необходимо подать напряжение, допустим, от 15В через сопротивление, обеспечивающее ток не менее 3мА и не более 8мА ((15-10)/3=1,5кОм; 5/8=620Ом) на P202 соблюдая полярность!!! На P202 должно быть 10В, на C201 - 5В.

Отправлено спустя 22 минуты 50 секунд:
После этого впаиваем ОУ U201, R207-R209, C208, D202-D203, R211, D205, Q202, JP201, R213, C209.
Далее нужно провести эксперимент с U202. Впаиваем его, R220, C211, D212 на место. Подаём питание НЕ БОЛЕЕ 8В на pin 1 PA204 (+) и pin 4 U202 (найти к какому выводу C210 он подключен и подключиться туда, чтобы не замкнуть выводы U202). На R220 должно быть 2,048В. Если всё хорошо - впаиваем оставшиеся детали.

Отправлено спустя 1 минуту 20 секунд:
Дальнейшая проверка должна производиться уже под высоким напряжением. Давайте я подумаю, как её провести безболезненно.

#38

poty писал(а): ↑
24 фев 2019, 02:14
Речь идёт о R201-R205, C201, C202 (обращаю внимание, что его номинал отличается от обозначенного на схеме - см. перечень деталей в присланном пакете), C205, CD205, TL 431.
Необходимо подать напряжение, допустим, от 15В через сопротивление, обеспечивающее ток не менее 3мА и не более 8мА ((15-10)/3=1,5кОм; 5/8=620Ом) на P202 соблюдая полярность!!! На P202 должно быть 10В, на C201 - 5В.

9.95 и 4.97, двигаюсь дальше

Отправлено спустя 25 минут 46 секунд:

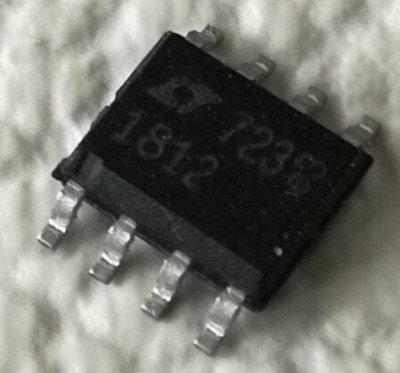

Я верно понимаю, что обозначение pin1 это небольшая снятая часть корпуса?

На фото слева снизу

#39

Думаю - да.

#40

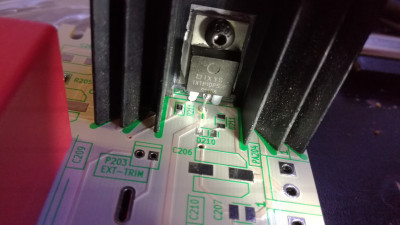

Так интересно у детали нога отломалась.
Буквально при изгибе в 15-20 градусов просто пополам.

Наростил ее моножилой.
