Высоковольтный шунт-регулятор

#41

Главное, чтобы транзистор исправен был. Вы его проверяли перед запайкой? Он должен быть P-channel, его так просто не заменить.

#42

Евгений, Ян прав. Если есть возможность - поднимите немного радиатор над платой. Если такой возможности нет, можно проложить бумагу под крылья радиатора.

#43

poty писал(а): ↑
24 фев 2019, 02:14
На R220 должно быть 2,048В.

Да, всё так.

Отправлено спустя 1 минуту :

poty писал(а): ↑
25 фев 2019, 20:03
Вы его проверяли перед запайкой?

Да, теперь стараюсь так делать - всякое бывает.

Отправлено спустя 32 секунды:

Алаев Ян писал(а): ↑
25 фев 2019, 20:30
Между радиатором и платой есть достаточный зазор?

Я ориентировался на 1 мм.

Отправлено спустя 27 секунд:

poty писал(а): ↑
26 фев 2019, 13:39
Евгений, Ян прав. Если есть возможность - поднимите немного радиатор над платой. Если такой возможности нет, можно проложить бумагу под крылья радиатора.

Сейчас посмотрю, что можно сделать

Отправлено спустя 13 минут 31 секунду:

Алаев Ян писал(а): ↑
26 фев 2019, 14:17
я всегда кладу изоляционные шайбы на выводы крепления радиатора, после чего его запаиваю, получается хороший гарантированный зазор порядка 2 мм между радиатором и платой.

Возьму на вооружение, спасибо!

Отправлено спустя 20 секунд:
Проверил, 1 честный миллиметр.

#44

Ок! Тогда продолжаем дальше.

#45

Оставшиеся это с210 и комбинация из 330к и 240к.
Готово!

#46

Теперь нужно собрать трансформатор, кенотрон, дроссель, конденсатор, чтобы получить нужное нам высокое напряжение.

#47

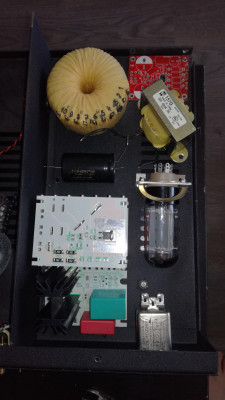

Вот я такое расположение настоятельно предлагаю.
Я бы хотел вначале все разместить/закрепить а потом уже включать высокое

Выпил кофе - начинаем собирать шунт.
Закончил - спать пора

Соединил проводами в соответствии с указаниями со схемы внизу листа.
Потом часть проводов заменю перемычками.
Сейчас ещё раз проверю и можно попробовать включить.
Единственное - я бы хотел поставить резистор в качестве нагрузки.
Владислав, подскажите ещё раз на какой ток и напряжение мы рассчитываем дабы подобрать резистор.

#48

Против "настоятельно", мне лично, как-то не хочется возражать

Отправлено спустя 1 минуту 10 секунд:
А вот, как сюда включалка уместится?

#49

Я бы, если честно, собрал бы сначала где-нибудь на столе. Штука сложная, лезть под напряжением внутрь заземлённой коробки - та ещё песня.

#50

И в окончательном варианте лучше, чтобы радиатор смотрел не вниз, а вверх.

#51

Ток в нагрузке - 10-15мА. Напряжение - 235В (скорее всего - получится чуть больше). Сопротивление, значит, от 15кОм до 24кОм. Учтите только, что выделяться будет до 3,5Вт!

Отправлено спустя 36 секунд:
Попрошу ещё раз проверить, чтобы положительные напряжения с положительными гнёздами соединялись!!!!

Отправлено спустя 15 секунд:
Также обязательно подключитесь через предохранитель.

#52

Блин, я уже боюсь...

#53

Что боятся-то? Ну, громыхнёт разочек, делов-то!

Электролитических конденсаторов нет - опасность минимальная. Деталей, конечно, погорит немеренно.

Ну, они пока мои, так что в расходы не введём!

#54

Есть одна невосполнимая "деталь"... в виде Евгения.

#55

Ну, потому и предупреждаю! Безопасность превыше всего!

#56

Как это нет электролитов?
На входе после дросселя у нас мундорф 47+47 соединённый на 100мкф.

Отправлено спустя 2 минуты 35 секунд:
Сейчас домой вернусь и вечерком попробую включиться

#57

Ну, там-то всё понятно, проверено и испытано - не рванёт.

Отправлено спустя 1 минуту 11 секунд:
Евгений! Обязательно нужно замкнуть силовые и сенсорные выходы шунта!!! Проверьте это несколько раз!!!!

#58

Ну что, вроде без криминала

нагрузку сделал из трех резисторов по 6.8К
на них получил 294 вольта

Отправлено спустя 7 минут 44 секунды:
Но это на обмотке 220 вольт, на 230 вольт получается 282 вольта на нагрузке

#59

Это на выходе шунт-регулятора? Т.е., шунт-регулятор не работает, получается? Сколько у него на входе?
Соединены ли попарно выходные полюса (PA204 и PB204)?

Последовательная проверка:
Напряжение на P202 = 10В, такое же напряжение должно быть на ножках 4 и 7 U201.
Напряжение на выводах C201 = 5В, такое же напряжение должно быть на ножках 2 и 4 U201.
Напряжение на выводах R220 (или C211) должно быть 2В.
Напряжение на выводах 2 и 4 U202 должно быть 5В, такое же напряжение должно быть на ножках 3 и 4 U201.
На ножках 6 и 7 U201 должно быть 4-5В, такое же напряжение должно быть между G и S Q202 (крайние ножки).
При этом на выходе д.б. 450*0,5+5=230В.

#60

poty писал(а): ↑
27 фев 2019, 23:05
Соединены ли попарно выходные полюса (PA204 и PB204)?

Да, соединены точно.

Отправлено спустя 6 минут 19 секунд:

poty писал(а): ↑
27 фев 2019, 23:05
Напряжение на P202 = 10В, такое же напряжение должно быть на ножках 4 и 7 U201.

11.1, причем цифра после запятой плавает в пределах 11.06-11.11

Отправлено спустя 15 минут 39 секунд:

poty писал(а): ↑
27 фев 2019, 23:05
Напряжение на выводах C201 = 5В, такое же напряжение должно быть на ножках 2 и 4 U201.

Нет. на 201 у меня 6.05-6.12 (плавает), на ножках 2 и 4 - 4.9-4.92 вольта

Отправлено спустя 9 минут 12 секунд:

poty писал(а): ↑
27 фев 2019, 23:05
Напряжение на выводах R220 (или C211) должно быть 2В.

2.03-2.05

Отправлено спустя 4 минуты 35 секунд:

poty писал(а): ↑
27 фев 2019, 23:05
Напряжение на выводах 2 и 4 U202 должно быть 5В, такое же напряжение должно быть на ножках 3 и 4 U201.

Нет, на 2 и 4 U202 6.3, на 3 и 4 U201 4.9
