Предварительный усилитель, каскод

[Евгений Михеев]

poty, наконец нашел время разглядеть схему внимательно. Кажется, даже понял, как это работает
Резистор R2 ограничивает ток, стабилитроны ограничивают напряжение на коллекторе и базе.
База-эмиттер имеет определенное падение. Резистор в эмиттере задает ток.
Владислав, верно понял?

[poty]

Всё верно, за исключением того, что резистор в эмиттере является нагрузкой для Q1. Ток, он, конечно, задаёт тоже, но менять напряжение на коллекторе Q1 мешает D2, поэтому это - не источник тока. Т.е., выходом является не коллектор Q1, как это было бы для источника тока, а эмиттер Q1 (как в любом стабилизаторе напряжения).
Если выбрать Q1 с большим h21э, то выходное сопротивление можно ещё уменьшить, но для данного применения это не так важно, как стабильность.

[Евгений Михеев]

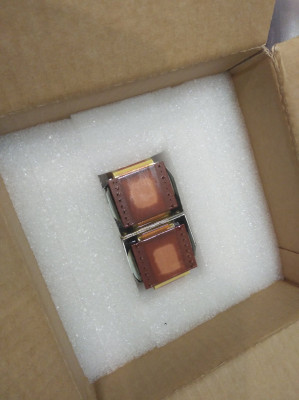

Приехали - жена фото скинула

[Евгений Михеев]

Ну что, я на вахте - можно заняться платой
Я планирую сделать отдельные платы для правого и левого каналов. Вновь гонюсь за симметрией))) Да и с точки зрения экономии - так выйдет дешевле.
Соответственно, появились вопрос.
Мы пришли в процессе моделирования к тому, что нам нужен подъем для сигнальной земли на 10 вольт для нормальной работы источника тока.
Я вот думаю - сделать такой стабилизатор для каждой платы? Хуже ведь от такого решения не станет?

Отправлено спустя 1 час 4 минуты 37 секунд:
Также каскод подразумевает подачу некого напряжения на сетку верхней половинки лампы. Насколько хороша мысль использовать это напряжение для подъема потенциала накала? Или это может навести шумов?

Отправлено спустя 36 минут 1 секунду:
Еще вопрос о замене - bc817 в стабилизаторе на 10 вольт хочу заменить на bc 547 - причина - есть в наличии и корпус 92й

[poty]

... нужен подъем для сигнальной земли на 10 вольт для нормальной работы источника тока. … сделать такой стабилизатор для каждой платы? Хуже ведь от такого решения не станет?

Лично моё мнение - лучше так не делать, если блок питания для анодного напряжения будет один. Причина - в типичном варианте использования эти два стабилизатора окажутся включенными параллельно (отрицательный полюс анодного питания - единый, сигнальные земли каналов соединяются либо напрямую (в большинстве устройств, не относящихся к двойному моно), либо через корпус (в устройствах Class 1)). Потенциально один из стабилизаторов работать не будет и через длинные петли земель сигнальные токи этого канала будут протекать через стабилизатор второго канала.

Отправлено спустя 6 минут 15 секунд:

... каскод подразумевает подачу некого напряжения на сетку верхней половинки лампы. Насколько хороша мысль использовать это напряжение для подъема потенциала накала?

Я бы не стал так делать. Причина - скорее всего будет использоваться один блок питания для накалов, также подозреваю, что смещение для верхней лампы будет осуществляться раздельно для каждого канала (нужно эффективное заземление на сигнальную землю, а звезда сигнальной земли каскада для каждого канала будет своя). Т.о., мы должны будем заземлить накалы обоих каналов на сигнальную землю одного.

Отправлено спустя 15 минут 42 секунды:

о замене - bc817 в стабилизаторе на 10 вольт ... на bc 547

Вполне можно. Здесь мало что зависит от транзистора (разве что чем больше h21э, тем лучше выходной импеданс). Главное, чтобы был линеен при рабочих токах, выдерживал рабочие напряжения и проходил по мощности.

[Евгений Михеев]

Лично моё мнение - лучше так не делать, если блок питания для анодного напряжения будет один. Причина - в типичном варианте использования эти два стабилизатора окажутся включенными параллельно (отрицательный полюс анодного питания - единый, сигнальные земли каналов соединяются либо напрямую (в большинстве устройств, не относящихся к двойному моно), либо через корпус (в устройствах Class 1)). Потенциально один из стабилизаторов работать не будет и через длинные петли земель сигнальные токи этого канала будут протекать через стабилизатор второго канала.

Я планировал применить свою последнюю плату:

На ней можно установить 2 стабилизатора после дросселя.
Таким образом чисто технически, получается, надо сделать этот стаб на обеих платах левого и правого канала и установить только на одной плате. А на вторую плату привести. Я про стаб 10 вольт.
Так, думаю, лучше?

Я бы не стал так делать. Причина - скорее всего будет использоваться один блок питания для накалов, также подозреваю, что смещение для верхней лампы будет осуществляться раздельно для каждого канала

Да, абсолютно так.
Таким образом, полагаю, правильней будет сделать иначе - если использовать мою плату высокого, то после каждого стабилизатора высокого для левого и правого каналов на платах сделать подъем потенциала, либо, вообще, раз накал - это один блок, то и подъем потенциала сделать один. И сделать как на UTAP - взять высокое до стабилизации.

Вполне можно. Здесь мало что зависит от транзистора

А вот это хорошо!)

[poty]

Евгений, Вы собираетесь использовать LR8 для организации 10В, я правильно понял? Просто это несколько расходится с дальнейшими рассуждениями про

каждого стабилизатора высокого для левого и правого каналов

Иначе я не вижу, где на схеме приведён стабилизатор 10В.
Я запутался. Можно ли нарисовать это в каком-то виде?

[Евгений Михеев]

Евгений, Вы собираетесь использовать LR8 для организации 10В, я правильно понял? Просто это несколько расходится с дальнейшими рассуждениями про

Нет, это я криво выразился.
Давайте по пунктам пойду тогда.

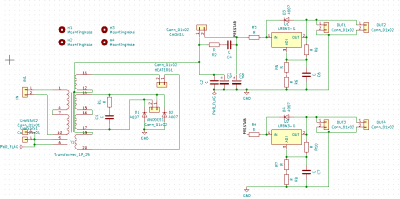

1 Высокое я планирую организовать с помощью платы, схему которой привожу. Она уже есть. Она 10 на 10 и выполнена достаточно плотным монтажом.

Платы под накал еще нет (ее я в любом случае планирую делать новую, так как хочу использовать другой трансформатор и более свободное расположение деталей на плате для лучшего охлаждения), как и плат "звуковых". Так что тут открыто можно творить с нуля. Под конкретный проект.
Стабилизатор 10В я думал разместить на звуковой плате. Но, в принципе, если речь идет о более правильном расположении элементов, то и плату высокого можно видоизменить и изготовить комплект плат под конкретный проект

[poty]

Чуть голову не сломал от схемы... Я так понял, будет использоваться гибридный БП (кенотрон + диоды). Ну, не суть.
У нас 3 вопроса: организация сигнальной земли, организация смещения верхней лампы, организация подъёма накала.
Так как мы не делаем двойное моно, земля питания у нас - объединённая, даже несмотря на разные положительные полюса, а значит - нужно делать и объединённую сигнальную землю. Чтобы не переделывать платы высокого и соблюсти симметрию на платах аудио предлагаю сделать отдельную платку, на которой сделать все возможные "подъёмы", а именно: сигнальную землю и подъём накала. Смещение верхней лампы можно заземлить на каждой плате отдельно на локальную землю сигнала.

[Евгений Михеев]

Чуть голову не сломал от схемы... Я так понял, будет использоваться гибридный БП (кенотрон + диоды). Ну, не суть.

Да, так и есть, верно

У нас 3 вопроса: организация сигнальной земли, организация смещения верхней лампы, организация подъёма накала.

Это тоже да

Так как мы не делаем двойное моно, земля питания у нас - объединённая, даже несмотря на разные положительные полюса, а значит - нужно делать и объединённую сигнальную землю. Чтобы не переделывать платы высокого и соблюсти симметрию на платах аудио предлагаю сделать отдельную платку, на которой сделать все возможные "подъёмы", а именно: сигнальную землю и подъём накала.

О, отличная идея, прекрасный взгляд на вопрос.

Смещение верхней лампы можно заземлить на каждой плате отдельно на локальную землю сигнала.

А вот это интересная штука. Я ведь проводил симуляцию, считая смещение верхней лампы относительно земли питания, а если провести симуляцию относительно сигнальной земли, то ситуация будет чуть другой. У нас ведь по dc сигнальная земля поднята.

[Евгений Михеев]

Если у нас качественный DC, то куда заземлять - разницы нет.

Ну и прекрасно. Помоделировал - нравится результат, значит.

Сигнальная земля удобнее тем, что по ней вообще никакие токи не протекают.

А вот тут немного не понял. У нас есть делитель, верхний конец которого подсоединен к высокому +270, середина является лифтом для верхней лампы, нижний конец на сигнальной земле. Через делитель же протекает ток? И куда он потом стекает?

[poty]

Описанный делитель определяет потенциалы. Я имею в виду, что непосредственно между элементами сигнальной земли, по "проводам" не протекает тока.
Чтобы было понятнее. Допустим возьмём типичную конструкцию SE, когда сигнальная земля и земля питания объединены. Есть "системная земля", пусть она сделана правильно в виде центральной звезды. К ней будет подключен минус питания и звезды земель каскадов. Т.е. по проводу, идущему от каскада будут протекать токи питания каскада и сигнальные токи: входной и выходной.
Как только мы разделяем сигнальную землю и землю питания, ток питания каскада на сигнальную землю не попадает и протекает по отдельному проводу. Остаётся входной и выходной сигнальные токи, разделяющие один провод к центральной звезде.
Как только мы переходим к балансному каскаду мы отключаем от земли сигнальные токи. В балансном включении входной сигнальный провод и выходной сигнальный провод нигде не соединяются и никак не соотносятся с сигнальной землёй и землёй питания.
Отвечая на вопрос:

У нас есть делитель, верхний конец которого подсоединен к высокому +270, середина является лифтом для верхней лампы, нижний конец на сигнальной земле. Через делитель же протекает ток? И куда он потом стекает?

хочу отметить, что путь протекания тока описан не полностью. Нижний конец делителя, действительно, на сигнальной земле, но потом ток протекает через БП 10В, который разделяет сигнальную землю и землю питания. Вот земля питания и является отрицательным полюсом всех смещений. Потому я и говорил: так как отрицательный полюс у нас один (анодные БП обоих каналов соединены с единой землёй питания), а сигнальные земли объединены в центральной звезде (либо в рассматриваемом преде, либо в подключенных устройствах, либо через соединения с защитной землёй для устройств Class 1), то получается, что нужен один блок питания, разделяющий эти земли.

[Евгений Михеев]

Владислав, Вас понял, перехожу тогда к созданию макета плат

[poty]

Ничего страшного. Мой ответ в цитировании практически полностью сохранён, проблем с пониманием не возникнет.

[Евгений Михеев]

Чтобы не переделывать платы высокого и соблюсти симметрию на платах аудио предлагаю сделать отдельную платку, на которой сделать все возможные "подъёмы", а именно: сигнальную землю и подъём накала. Смещение верхней лампы можно заземлить на каждой плате отдельно на локальную землю сигнала.

Таким образом на каждую звуковую плату будут приходить земля питания и сигнальная земля, верно?

[poty]

По землям - да. Но ведь ещё будут приходить B+, накал (2 провода), входной сигнал (два провода), выходной сигнал (2 провода).

[Евгений Михеев]

По землям - да. Но ведь ещё будут приходить B+, накал (2 провода), входной сигнал (два провода), выходной сигнал (2 провода).

Это да, я прикидываю по разъёмам на плате. А, вот ещё - xlr имеет 3 контакта, hot cold &gnd. Куда будем цеплять gnd - к сигнальной земле?

[poty]

На дополнительной плате будут собраны все земли:
- защитная (уходит в электрическую розетку и напрямую соединена с корпусом);
- питания (отрицательный полюс источника питания);
- сигнальная (виртуальная).
XLR pin 1 д.б. подсоединён непосредственно к сигнальной земле на дополнительной плате. По хорошему бы ещё переключатель сделать, разрывающий pin 1, но это уже несколько другая история.

[Евгений Михеев]

По хорошему бы ещё переключатель сделать, разрывающий pin 1, но это уже несколько другая история.

Эту штуку надо сделать обязательно, я ее не раз в проф оборудовании встречал, и там это часто помогало

Отправлено спустя 16 минут 8 секунд:

XLR pin 1 д.б. подсоединён непосредственно к сигнальной земле на дополнительной плате.

Я понимаю, почему, но круто было бы иметь право привести этот пин на звуковую плату, чтобы привести всё одним трёхжильным проводом.
А со звуковой платы сделать уже перекидку на дополнительную плату

[poty]

Не очень понял: это же пред! А селектор?
