Предварительный усилитель, каскод

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#181

Сообщение Евгений Михеев » 22 апр 2020, 13:56

poty писал(а):
22 апр 2020, 11:48
9мВ?
Абсолютно так!
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#182

Сообщение Евгений Михеев » 24 апр 2020, 02:34

Раз уж это размеренный проект, решил ещё растянуть время :-)
Сегодня выбирал пары dn2540
Кстати, шикарнейше для выводов to220 подходят разъемы вентиляторов от компьютера - сделал некое подобие стенда - 12 микрух за 5 минут. Вообще, размеренно не получилось)
За это сообщение автора Евгений Михеев поблагодарил:
seurf
Рейтинг: 16.7%

Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#183

Сообщение Евгений Михеев » 26 апр 2020, 01:45

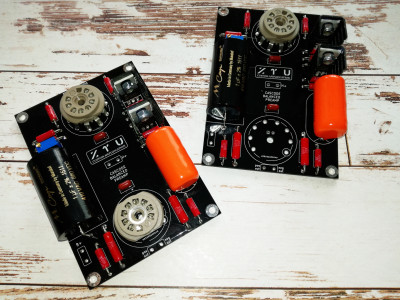

Вторая готова, почти
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#184

Сообщение Евгений Михеев » 20 июн 2020, 22:38

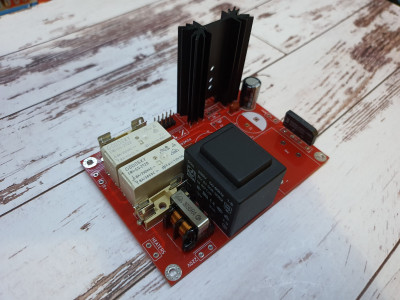

Наконец доехала посылка с платами.
Успел собрать на половину плату дежурного блока питания. Второй трансформатор будет отвечать за работу вентилятора, если температуры будут превышены. Напряжение на накал и высокое будет подаваться отдельными реле для возможности отсрочки включения.
Сегодня ночью уезжаю на работу, кажется, месяца на 2, если не больше :sad:
Дорогу осилит идущий

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#185

Сообщение seurf » 21 июн 2020, 09:10

Евгений! Где Вы нашли такие высокие радиаторы под ТО-220? Вижу их далеко и дорого, а за приемлимые деньги не нахожу.
Александр

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#186

Сообщение Евгений Михеев » 21 июн 2020, 14:27

seurf, это все с банзая, на вскидку 2 с копейками евро. Но они не очень высокие

Отправлено спустя 2 минуты 26 секунд:
http://www.banzaimusic.com/Heat-Sink-SH ... SCREW.html вот такой
За это сообщение автора Евгений Михеев поблагодарил:
seurf
Рейтинг: 16.7%

Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#187

Сообщение Евгений Михеев » 19 июл 2020, 13:40

Друзья, раз уж на вахте застрял - решил "добить" последнюю плату аттенюатора, вроде бы даже получилось :) осталось красоту навести.
Но есть вопрос - Максим использует, насколько я понял, ряд е96. У меня нет столько номиналов. Надо покупать, в любом случае. Как считаете, искать наборы? Есть ли такие толковые? Или поштучно? Но там, где обычно беру тоже пачками. Полосок много выйдет.... Короче говоря, что так что так на 3 жизни запас будет, но как рациональней? :-)
Дорогу осилит идущий

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#188

Сообщение seurf » 20 июл 2020, 06:55

Евгений Михеев писал(а):
24 апр 2020, 02:34
Короче говоря, что так что так на 3 жизни запас будет, но как рациональней?
рациональней обьединить заказ на несколько человек ( для минимизации транспортных расходов) и заказать качественные детали- тонкоплёночные резисторы проверенных брендов ( можно по штучно) на за бугорном сайте. Не Китай. А из Китая заказывал SMD резисторы, для проекта КТ88 от 10 шт, цены копеечные, едут под 2 месяца. Но в конечном итоге отложил их в сторону и перезаказал по схеме выше, так как случилась оказия!
Александр

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#189

Сообщение Евгений Михеев » 20 июл 2020, 07:26

Ну я бы сделал заказ. Может тему сделать отдельную?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#190

Сообщение poty » 20 июл 2020, 10:08

На какой регулятор ищете резисторы? Каких номиналов?
Самый простой вариант - взять кит, допустим, от Максима, и использовать резисторы оттуда. Минус - Максим ориентируется на довольно маленькое входное сопротивление (10кОм) и никаких изменений сделать не получится.
Второй вариант - брать из известных магазинов (mouser, digikey...). Тогда можно взять немного (обычно минимум - 10 штук) - как раз хватит с небольшим запасом на один-два аттенюатора.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#191

Сообщение Евгений Михеев » 20 июл 2020, 11:16

poty, Владислав, регулятор Максима, но я переделал плату в вариант для балансного предусилителя. То есть 1 плата общая.
Я думал рассмотреть вариант yageo в корпусе 0805, но там где я их беру - минимум цена на позицию 300 руб, а это 400 штук. Итого выйдет тысячи 3, но вопрос не в деньгах. Либо заморочиться с dale - почти все есть на банзае, но там они не дешевы, плюс часть номиналов надо набирать в параллель.
Это изначально мой просчет - когда я договаривался с Максимом продать мне прошитые attiny (надеюсь верно написал), я не договорился с ним о резисторах. Да и реле на 2 меньше взял - печаль, короче говоря.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#192

Сообщение poty » 20 июл 2020, 13:17

А на какое входное сопротивление расчитываете?

Отправлено спустя 14 минут 20 секунд:
Допустим, mouser. Минимальный заказ в тотале $50, думаю, отличный вариант.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#193

Сообщение Евгений Михеев » 20 июл 2020, 14:36

poty,
Я, честно сказать, скопировал его резисторы без изменений. Отталкиваясь от реализации платы для предыдущего балансного преда, где я использовал оригинальные платы Максима в количестве двух штук.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#194

Сообщение poty » 20 июл 2020, 17:24

А как в балансный переделано? По два небалансных соединено или просто не заземлён небалансный?

Отправлено спустя 46 секунд:
У меня есть полный набор резисторов для варианта на 50кОм входного.

Отправлено спустя 19 секунд:
Susumu, которые Максим применяет.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#195

Сообщение Евгений Михеев » 20 июл 2020, 19:06

poty, полное удвоение платы Максима, просто командовать всем будет 1 микросхема.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#196

Сообщение poty » 20 июл 2020, 20:02

Ну, мои возможности я сказал.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#197

Сообщение Евгений Михеев » 20 июл 2020, 21:11

poty, Владислав, а в каком размере корпуса они?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#198

Сообщение poty » 20 июл 2020, 21:43

SMD 0805
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#199

Сообщение Евгений Михеев » 21 июл 2020, 07:20

Тогда пишу в личку :)
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#200

Сообщение Евгений Михеев » 15 авг 2020, 21:34

Закончил последнюю плату балансного аттенюатора.
Заказал в работу
Дорогу осилит идущий
