#121

Сообщение rad54 » 27 июл 2021, 16:24

poty писал(а):
27 июл 2021, 13:05
А почему балансный вход пострадает? .....
Ну, да, правильно. Не пострадает. Не додумал :smile:
Алексей

Аватара пользователя
rad54
Форумщик
Форумщик
Сообщения: 444
Зарегистрирован: 20 мар 2018, 13:37
Откуда: Новосибирск, Россия
Благодарил (а): 86 раз
Поблагодарили: 116 раз
Контактная информация:

Комбинированная регулировка громкости

#122

Сообщение rad54 » 18 авг 2021, 10:02

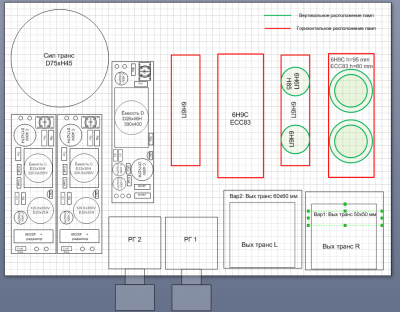

Хочу попробовать следующую схему регулировки громкости HeadAmpa.
Спойлер
Показать
3-х ступ РГ.png
Поясняю, как эта схема "созрела".
Изначально выходной трансформатор (позже ставший автотрансформатором) по идее должен был обеспечивать только подключение головных телефонов, имеющих разные импедансы, к соответствующим этим импедансам выводам транса.
Когда же я начал выяснять: а сколько всего градаций нагрузки надо бы предусмотреть, понял, что конкретно установленных стандартов для импедансов наушников, похоже и не существует. Значит и точного числа отводов выходного транса - минимально необходимого, оптимального или даже максимально возможного - точно тоже задать не получится.
Поэтому правильнее будет просто предусмотреть число отводов достаточное для перекрытия всего диапазона сопротивлений с каким-то шагом коэффициента трансформации (постоянным или даже переменным).
Прикинул примерный набор подключаемых сопротивлений от 4 до 1000 Ом: 4-8-16-30-50-100-250- 500-1000 Ом. Т.е семи-девяти отводов д.б. вполне достаточно.
А вот схема выходного трансформатора стала очень сильно напоминать трансформаторный же регулятор громкости (РГ). Правда, вставленный в структуру усилителя по месту не очень классически.
Противиться этой аналогии я не стал, а просто увеличил число отводов до 13 и задал шаг изменения коэффициента трансформации, а значит и уровня выходного сигнала, соответствующим шаговому затуханию в 3 dB.
Расчет в таблице.
Спойлер
Показать
РГ1 автотранс.png
Таким образом, возможный диапазон изменения затухания для разноимпедансных телефонов составил от 21 dB для 8 Ом (7 шагов по 3 dB вниз от максимально возможного для этой нагрузки отвода №6) до 36 dB для 256 Ом.
Для хорошего РГ диапазона в 21 дБ наверное маловато, а градации в 3 dB многовато.
Прикинул несколько вариантов исправления этих недостатков.
1. Бесхитростное увеличение числа отводов примерно до 20 с одновременным уменьшением шага затухания до 1,5-2 dB.
Получим диапазон 30-40 dB при достаточно малой градации шага.
Из минусов - сложноватая физическая реализация транса. Хотя вариант абсолютно рабочий.
2. Для уменьшения градации шага можно, не меняя их число, добавить дополнительную обмотку с затуханием 1-1,5 dB, коммутируемую отдельной кнопкой с фиксацией. Схему решения привожу ниже.
Спойлер
Показать
1 dB транс.JPG
Получилась возможность любое выбранное значение затухания РГ изменить на эти 1-1,5 dB.
Минус решения - при улучшении разрешения, общий диапазон регулировки остаётся по-прежнему недостаточным.
3. Ввести дополнительную, вторую ступень ослабления полезного сигнала. На первой схеме это аттенюатор РГ2.
Такое схемное решение, на мой взгляд, позволяет довольно простыми средствами дополнительно к возможностям РГ1 обеспечить в случае необходимости расширение на 32 dB общего диапазона регулировки.
Также бонусом появляется такая небесполезная функция, как вручную управляемая защита от перегрузки при чрезмерном по уровню полезном сигнале с выхода драйвера.
"Тонкую" регулировку РГ3 для простоты реализации я тоже перенес с выходного автотранса на выход драйвера.
Что получаем в итоге. Комбинированный регулятор уровня для HeadAmp_а.
1. Максимально не ухудшающий соотношение сигнал\шум усилителя.
2. Вносящий минимальные собственные линейные искажения.
3. Удобный в работе, имеющий три независимых друг от друга ступени управления.
Учитывая собственный опыт наладки усилителя, думаю, что в основном при прослушивании музыки будет использоваться регулятор РГ1. Именно он определяет максимальное (с точки зрения снимаемой мощности и перегрузке усилителя) положение переключателя для подключения разноимпедансных наушников и оперативное изменение громкости. При необходимости РГ3 обеспечит "тонкую" доводку громкости и баланса по каналам.
На РГ2 же, скорее всего, в основном будет выставляться необходимое предварительное затухание в зависимости от уровня сигнала различных источников. Или можно использовать его для быстрого сброса громкости на 20 dB.
К минусам реализации такого комбинированного РГ можно отнести необходимость использования двухполюсных контактных групп в РГ2 и РГ3 у парафазных усилительных схем. У "однофазных" схем, кстати, такой необходимости нет.
К тому же, при использовании контактных групп в составе реле и монтаже деталей на печатных платах в конструкции усилителя этот минус уже и не кажется значительным.
Эта схема регулировки пока не окончательная и я, конечно, рассчитываю на подсказки и замечания Форума.
