Балансные моноблоки

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#101

Сообщение Евгений Михеев » 16 мар 2022, 20:29

poty, Владислав, от общего к частному. Озадачился вопросом, как организовать lift1 и lift2 конкретно в моих условиях?
Давайте исходить из условий, что у нас есть шунт от отдельного трансформатора на 295 вольт. Есть условно 460 вольт на выходные лампы и есть еще 65 вольт отдельной обмотки. Вот технически как организовать не понимаю
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#102

Сообщение poty » 16 мар 2022, 21:27

Евгений Михеев, мне, если честно, непонятно, в чём, собственно, вопрос?
Почему-то по напряжениям power3 и lift никаких вопросов не возникло, так чем же отличаются lift1 и lift2?
Я выскажу своё мнение. Так как для 295В будет использован отдельный блок питания, то напряжения power3 и lift стоит "делать" из него. Можно использовать комбинацию резистивных делителей и конденсаторов, как это сейчас промоделировано, но стоит воспользоваться благами цивилизации и добавить активную поддержку этих уровней (есть много хороших опорников, начиная от LM129/329, до REF19x, TL431, можно и транзистор в качестве эмиттерного повторителя/стабилизатора, как мы уже делали). В конце-концов - даже стабилитрон, шунтированный конденсатором, будет лучше. Здесь оба напряжения очень важные, поскольку стоят в сигнальной цепи.
Для lift1, lift2 надо будет использовать блок питания выходного каскада. Здесь вариантов побольше, включая отдельную обмотку на 65В. Я бы здесь сделал 2 простейших блока питания (опять же - либо стабилизаторы, либо опорники/стабилитроны), так как оба напряжения - лишь смещения для транзисторов, в сигнальной цепи они не стоят, и запитал их от 65В.

Как отдельный бредовый вариант предлагаю рассмотреть возможность получения всех опорных напряжений от обмотки 65В:
- первое напряжение - как описано для lift1, lift2 с использованием однополупериодного выпрямления и шунт-регуляторов;
- второе напряжение - отрицательное напряжение с удвоением, и тоже шунт-регуляторов для lift и power3.
В связи с тем, что тока там не требуется большого, можно легко это получить от одной обмотки.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#103

Сообщение Евгений Михеев » 17 мар 2022, 08:53

poty, спасибо большое, собственно, я получил свой ответ! Тогда так и сделаем!
От отдельного бп на 295 вольт формируем power3 и lift. На этом же блоке питания сделаю подьем потенциала для накала мелких ламп. Для сигнальной земли использую ту же реализацию, как и для формирования сигнальной земли в балансном преде - с помощью транзистора. Так как плата уже имеется, детали тоже.
Для смещения lift2,3 использую обмотку на 65 вольт, просто подключаю ее не относительно общей земли, а относительно power3. Обмотку на которой получаю 460 вольт также задействую относительно power3. Тогда перерисую все это в общую модель со всеми деталями, чтобы было проще разбираться.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#104

Сообщение Евгений Михеев » 19 мар 2022, 21:26

Владислав, спасибо! Я честно говоря чуть по другому всё себе представил)))
Источник напряженя 54 вольта - это как раз обмотка на 65 вольт с учетом стабилизации.

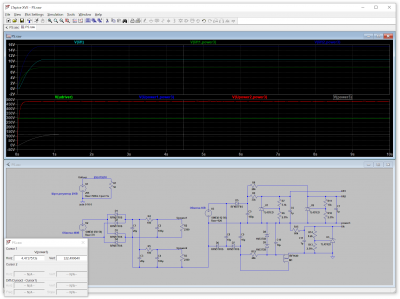

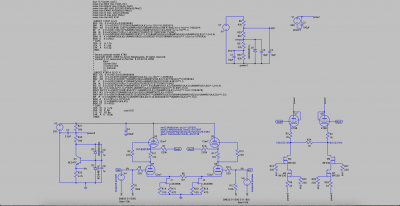

Вот мой вариант, оцените.
Снимок экрана 2022-03-19 в 21.21.20.png
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#105

Сообщение poty » 19 мар 2022, 22:40

Работать будет, но я не зря сказал, что power3 - тоже важное напряжение. C7 на этой схеме - это межкаскадный конденсатор. Он оказывается один вместо двух, не спорю, в балансном варианте его влияние делится на величину блокирования синфазного напряжения, но, тем не менее, он остаётся. Лучше его тоже под транзистором сделать.
Второе - эти три миллиампера на R21, R30... будут потребляться от 295В (мощность 0,9Вт). Если брать это от 65В, то, с учётом удвоения тока в обмотке из-за удвоения напряжения, это будет всего 0,4Вт.
P.S. Понял, что допустил ошибку в рассуждениях ранее. Завтра расскажу.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#106

Сообщение Евгений Михеев » 20 мар 2022, 09:17

poty, понял, спасибо! Я совсем не против уменьшения нагрева внутри корпуса.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#107

Сообщение poty » 20 мар 2022, 12:59

Теперь, про ошибку. Если посмотреть на существующий каскад OddWatt, то при напряжении на сетке выходных ламп = 0, напряжение на катоде получается +35-40В, что совпадает с напряжением на источнике тока + резисторе 25Ом (источник тока подключен также на землю, т.е., потенциал 0В), т.о., напряжение анод катод (без учёта падения на трансформаторе) = 420-425В.
Что получается у нас: 148В на сетке выходных ламп даёт 183-188В на катоде, а источники тока подключены к потенциалу 130В (122 в моей схеме), т.о., напряжение на источниках тока оказывается 53 (61) - 58 (66В) и напряжение на лампе - 402 (394) - 407 (399) В. Не скажу, что это мало или на что-то сильно влияет, но я бы поднял напряжение питания с 460 до 460В и восстановил таким образом бы статус-кво.
Как альтернатива - смещение сделать не 130, а 140В, только тогда это нужно выносить в цепь питания 295В, удвоения напряжения с обмотки 65В уже не хватает для получения стабильного напряжения.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#108

Сообщение Евгений Михеев » 20 мар 2022, 13:27

poty писал(а):
20 мар 2022, 12:59
Как альтернатива - смещение сделать не 130, а 140В, только тогда это нужно выносить в цепь питания 295В, удвоения напряжения с обмотки 65В уже не хватает для получения стабильного напряжения.
Кстати да! Но вот что хочу сказать - надо тут конечно провести замер в реальных так сказать условиях. Дело в том что обмотка расчитана на 150мА, и по паспорту как я понимаю это напряжение указывается под нагрузкой. Есть ожидания у меня, что при нагрузке в десятки раз меньшей напряжение там будет несколько выше, надо будет конечно в реальных условиях проверить всё это дело, быть может и проскочим. Делов том, что и 460 цифра весьма условная. И понятное дело что на el34 и кт88 напряжение питания будет разным, так как будет просадка полюбому, но вот насколько - надо будет смотреть. я вообще после успеха с el34 купил (успел) квартет кт77, которые работают на том же токе что и ёлки.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#109

Сообщение Евгений Михеев » 20 мар 2022, 19:49

poty, чесно сказать не понял как работает блок на 65 вольт. Если расскажете - буду очень благодарен
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#110

Сообщение poty » 20 мар 2022, 21:51

Да в целом - никаких хитростей. V3 - это обмотка. D5C5 - однополупериодный выпрямитель, земля которого = power3. Далее два шунт-регулятора на референсах TL431ED:
- для lift1 на 7,5В: R9U1R7R6C6;
- для lift2 на 15В: R8U2R11R10C7.
D6C8D7C9 образуют однополупериодный выпрямитель с удвоением напряжения отрицательной полярности, земля которого также = power3. R12D8D9 - шунт регулятор на стабилитронах (136В), являющийся референсом для буфера-истокового повторителя M1 (затвор). Питание на сток поступает непосредственно от выпрямителя (на истоке - Upower3 = напряжение на затворе минус пороговое напряжение открывания MOSFET). MOSFET должен быть p-channel. В истоке - шунт-регулятор на TL431ED (10В) для lift: R15U3R14R13C11. Исток M1 заземлён на землю питания драйвера, т.о., между power3 и землёй питания драйвера оказывается Upower3 Вольт.

Два выпрямителя.
Три типовых шунт регулятора на TL431.
Стабилизатор с стабилитронами в затворе.

Естественно, TL431 можно заменить на что-то более продвинутое.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#111

Сообщение Евгений Михеев » 21 мар 2022, 17:50

Владислав, спасибо, вечером сяду разбираться
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#112

Сообщение Евгений Михеев » 23 мар 2022, 20:38

poty, Владислав, вот о чем задумался, о какой штуке....
В варианте Александра на каждый источник тока своя подстройка. Таким образом есть возможность идеально выставить половинки.
А в этом - имеем грубо говоря 7вольт на нижний транзистор и 15 на верхний относительно power3. Вот я собственно и думаю - если мы берем для одного канала (пусть левый) 2 каскодных источника, между ними 10 ом резистор. Подаем на нижние транзисторы каскодов 7 вольт а на верхние 15 - с какой долей вероятности мы получим (пусть на вскидку 92мА) равенство токов на каждое плечо?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#113

Сообщение poty » 24 мар 2022, 12:23

Во-первых, сразу хочу развенчать один из мифов: подстройка в варианте Александра предназначена для того, чтобы выставить 92мА, а не обеспечить баланс. Поэтому, я, для начала, не уверен, что будет ровно 92мА на источниках тока. Другой вопрос - смысла упираться в эти 92мА нет никакого, влияние на выходную мощность они оказывают чисто умозрительное, поэтому не считаю это проблемой. В конструкцию Александра я их ввёл исключительно для того, чтобы (если вдруг) пришлось использовать лампы не КТ-88 (в начале ветки были метания), то можно было бы "накрутить" меньший ток.
По поводу балансировки - попробую ответить позже.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#114

Сообщение Евгений Михеев » 24 мар 2022, 12:36

Владислав, я понимаю что не для баланса, помню как это работает - ток на обоих источниках накручен одинаковый, баланс будет достигаться за счет резистора, соединяющего эти два каскодных источника.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#115

Сообщение Евгений Михеев » 24 мар 2022, 15:49

Я в принципе добавил «наруливание» разного тока за счет переключаемых резисторов в хвосте источников тока - при 47 омах для el34 и 33 ома для кт88
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#116

Сообщение Евгений Михеев » 14 апр 2022, 16:43

В принципе, такая тема вырисовывается.
Верхний прямоугольник - под силовой трансформатор.
Размещать шунт не так много места где. Либо над силовым трансформатором (должен войти этажеркой), либо на стойках ближе ко входным лампам, как на фото
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#117

Сообщение poty » 14 апр 2022, 22:36

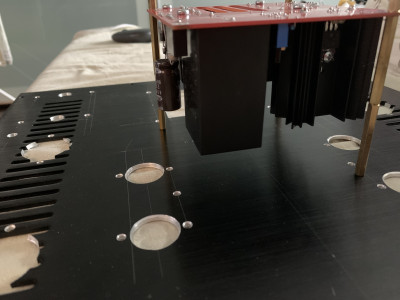

Ох не люблю я длинные стойки!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#118

Сообщение Евгений Михеев » 15 апр 2022, 12:14

poty писал(а):
14 апр 2022, 22:36
Ох не люблю я длинные стойки!
согласен, но места не хватает категорически внутри
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#119

Сообщение Евгений Михеев » 15 апр 2022, 16:20

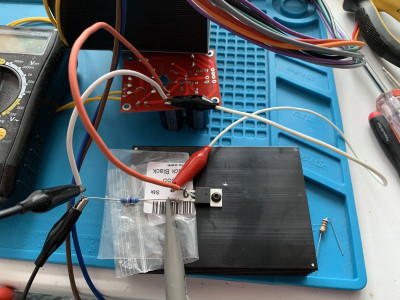

Провожу эксперимент в надежде получить хороший результат.
Поставил dn2540 на радиатор, подал 70 вольт, по падению напряжения в 2.4 вольта на резисторе в 39 ом получил 61 ток 61mA.
Радиатор нагрелся до 41 градуса, микросхема 45 градусов. Гоняю уже час, радиатор достаточно маленький. Всерьез задумался о возможности применить столь любимый мной транзистор
За это сообщение автора Евгений Михеев поблагодарил:
poty
Рейтинг: 16.7%

Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#120

Сообщение poty » 15 апр 2022, 18:14

Такой радиатор ты называешь маленьким? :eek: 70*0,06=4,2Вт. Немало, но не для такого гиганта.
Владислав
