100к - это подтяжка, error - это выход. Если не используешь, то без разницы куда притягивать.
Конденсаторы лучше проверить на утечку: померить сопротивление или, что лучше, - поставить под постоянное напряжение через резистор и померить ток.
Я не помню, error срабатывает на к.з. на выходе или нет.

#102

poty, Кажется разобрался

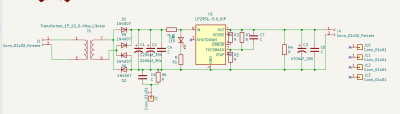

Вот схема печатки, ничего особенного - транс, мост, электролит 2 штуки до стаба, гасящий резистор стаб и электролит на выходе. Так вот, начал копать тему - выпаивая детали и проверяя все парралельно. "Колбасить" стаб начинает, если на его выходе висит конденсатор емкостью в 4700 мкф, убрав его, я подумал что кондер мертвый, поставил другой на 2200 мкф, всё хорошо, стабилизация как надо. Поставил третий на 4700 - опять свистопляска. Вернул 2200 - нормально. Попробовал всё еще несколько раз - дело в емкости после стаба, правда, я не могу понять как это работает. Но суть такова что при большой емкости на выходе начинается кривая работа стаба

#103

Евгений Михеев, может зарядный ток воспринимается стабилизатором как к.з.?
Странное изображение на схеме: деталь обозначена как 5В, но Feedback есть...

#104

poty,
Я посмотрел - у этого стаба супермалый дропаут, 40мВ для тока в 5-7мА и 300мВ на токе 100мА
Я вначале обкатывал стаб сконфигурировав его на 15 вольт, при входном 22 вольта стабу надо рассеять 7 вольт, и вот тут 4700мкф создает проблему в отличае от 2200мкф (может он просто перегревается или еще какая защита срабатывает?)
Если же сконфигурировать выход на 20 вольт, то (я проверил) что 4700 что 2200 - все работает как надо

По поводу детали - у кикада так, но я проверил с датником - все выводы бьются как надо

#105

Да, важное уточнение - все замеры я проводил на 215-216 сети (вчера было столько, чаще всего у меня занижено в сети), надо перестраховаться от повышенного сетевого напряжения. Думаю поставить стабилитрон до стабилизатора на 30 вольт как предохранитель стаба, так как максимум с которым может работать стаб это 30 вольт по входу. Пусть стабилитрон «молчит» и сработает только в каких-то экстрим условиях, грубо говоря

Отправлено спустя 1 минуту 53 секунды:
Я использовал транс на 18 вольт вторички, но, очевидно, при таких незначительных токах понятно, что у нас вторичка выше

#106

Евгений Михеев, либо стабилитрон нужно ставить мощный, либо страпонить его транзистором. Иначе он сгорит при первой возможности.

#107

poty, Я подумаю еще, делать ли это. Сегодня основную плату собрал, правда об блока в 12 вольт, в модели подставил 12 вольт - получил ровно те же опорные напряжения что и в реалии, из чего делаю вывод что при повышении до нужных 20 вольт работа тоже будет исправной.
И даже усиления совпали, особенно с учетом того что я выбрал чуть другие резисторы чтобы получить дуть другие усиления

#108

Короче ерунда, опять такая же пертушка с морганием диода вследствие скачков до стаба. Попробую завтра спаять еще одну плату дабы исключить вариант замыкания дорог или еще чего какой оказии

#109

poty, ПО-БЕ-ДА!!!!
Перед стабом у меня гасящий резистор, его надо шунтировать конденсатором. Даже 22мкф хватило, то есть суть в том, чтобы вход видел конденсатор

#110

Евгений Михеев, а зачем ты его туда поставил? Вернее - почему именно туда? Я, если честно, думал, что это какой-то резистор, установленный для контроля тока, как ты любишь в симуляторах расставлять.

#111

poty, А затем, что без косяков жизнь наша скучна и однообразна

Фиг знает, надо было м/у первым и вторым электролитами ставить, а я что-то как-то сглупил.
Я его как напругогасящий ставил, так как стаб работает с входным не выше 30, а у меня после моста 38 вольт ввиду малого потребляемого тока.

#112

Собрал, запустил, получил свой «любимый» 150гц.
Буду искать в чем дело. Возможно в трансе.

#113

Пока решил отложить проект хэдампа, да и lsk389 не супермного, за те, что получил poty, еще раз спасибо!
Решил прикинуть в корпусе расположение деталей - пока все нравится, и корпус как надо, и плата не огромная. Все как-то гармонично
Плату крепить буду ко дну, лампы выпущу через верхнюю крышку на 1-1,5 см

#114

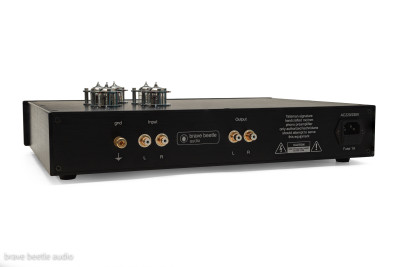

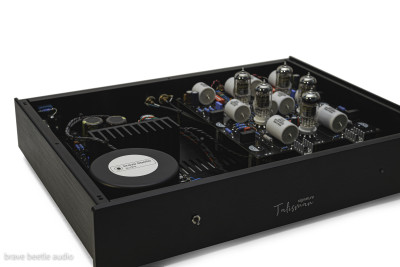

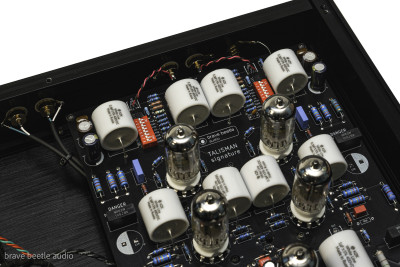

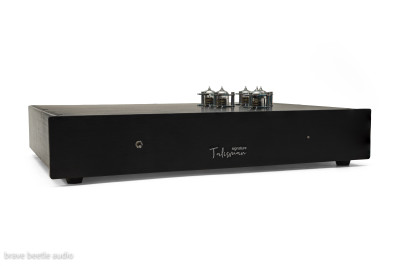

Что-то подозрительно напоминает GroveWatt.

#115

poty, точно, а ведь я и забыл, как он выглядит

#116

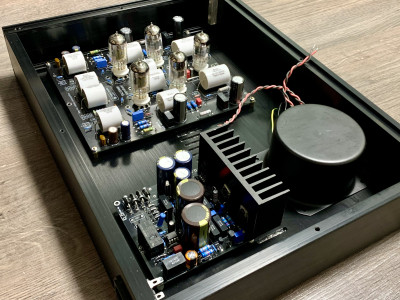

Фотоотчет

#117

Отлично! Аккуратист!
Фон победил? Судя по трансформатору его менять не стал.

#118

poty, Транс тот небольшой теперь штатно использую на "трехламповые" корректоры, сюда поставил от торэл - созвонился, пообщался - теперь и там мотают то что надо для меня, накал на 1.5А сделал 12,6в, высокое 75 мА на 250В
Мотают долго но хорошо, фона нет в режиме ММ вообще, в режиме МС минимальный (ну тоесть громкость на преде в максимум - тогда слышно).

Фон остался на мелкой пикколо-копии, там идея с корпусом прикольная была, но походу слишком транс близко, сейчас тут всё дособираю и перейду на пикколо

Что отметил для себя - земля через резистор+конденсатор эффективнее. Расстояние от транса - решает

#119

Корректор кстати говоря в силу балансности сильно громче небаланса

#120

Вроде, не должен. Шум должен быть меньше в корень из двух раз.
