Hagerman trumpet

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#61

Сообщение Евгений Михеев » 07 июл 2023, 11:07

Ну что, посмотрел вчера осциллографом болтанку, на самом деле она куда меньше у тора, нежели у трансформаторов, которые я заказывал регулярно в транследе. Установил цепочку 1к 47нф - стало гладко совсем
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#62

Сообщение poty » 07 июл 2023, 12:01

Что ты называешь "болтанкой"?
Видимо у Транслед параметры немного привраны, либо ты используешь предельные параметры.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#63

Сообщение Евгений Михеев » 07 июл 2023, 12:08

poty, пила, с которой боремся.
Я в теме прикидки цепочки выкладывал фото с осциллографа, там прям видно на входе диодного моста насколько эта пила выражена, которую нейтрализуем. У этого транса она есть, но амплитуда всплесков гораздо меньше. Если хорошенько картинку не растянуть то не так видна. Реально более «спокойные» эти торы что в генерации гула что в части пилы на осциллографе, только выглядят не сильно презентабельно, хотя я ис крепеж придумал на 3д принтере
Посмотрим, что торэлтранс пришлют, на фото у них прям фень шуй
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#64

Сообщение Евгений Михеев » 07 июл 2023, 20:19

Раздобыл 4 штуки mundorf rxf на 8.2 vкф - думаю убрать электролиты в фильтрации высокого в первом и втором каскадах
Дорогу осилит идущий

Аватара пользователя
seurf
Авторитет
Авторитет
Сообщения: 1159
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 225 раз
Поблагодарили: 190 раз
Контактная информация:

#65

Сообщение seurf » 12 июл 2023, 19:56

Евгений Михеев писал(а):
07 июл 2023, 20:19
думаю убрать электролиты в фильтрации высокого в первом и втором каскадах
не маловато будет по пульсациям?
За это сообщение автора seurf поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Александр

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#66

Сообщение Евгений Михеев » 12 июл 2023, 23:50

seurf, думаю задаться двойным посадочным на всякий случай. Если что-то пойдет не так - всегда успею откатиться к электролитам по 33 мкф
Дорогу осилит идущий

Аватара пользователя
seurf
Авторитет
Авторитет
Сообщения: 1159
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 225 раз
Поблагодарили: 190 раз
Контактная информация:

#67

Сообщение seurf » 13 июл 2023, 10:59

Спойлер
Показать
Еще интересное наблюдение за гигантами аудио индустрии. В топ устройствах ( преды и корректоры) на выходе ставят конденсаторы (пленка) емкостью 4,0 мкФ. А в референтных аж 10,0 мкФ 150 В. Это о чем то говорит? Конкретно это фото внутрянки Audio Research Reference 6. И по конденсаторам в питании, в этом классе стоит в 10 раз больше конденсаторов, по сравнению с их же условно « рядовыми» изделиями. При желании могу показать.
За это сообщение автора seurf поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Александр

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#68

Сообщение Евгений Михеев » 13 июл 2023, 12:06

seurf писал(а):
13 июл 2023, 10:59
Спойлер
Показать
Еще интересное наблюдение за гигантами аудио индустрии. В топ устройствах ( преды и корректоры) на выходе ставят конденсаторы (пленка) емкостью 4,0 мкФ. А в референтных аж 10,0 мкФ 150 В. Это о чем то говорит? Конкретно это фото внутрянки Audio Research Reference 6. И по конденсаторам в питании, в этом классе стоит в 10 раз больше конденсаторов, по сравнению с их же условно « рядовыми» изделиями. При желании могу показать.
Думаю это для графиков. Замеры на фк показали разницу м/у 1 мкф и 4.7 мк видел в районе 10-50 (может 70) гц. Но как по мне оно там лишнее. Но в статью в what hi fi зайдет на ура. Как и «блок питания на 70к мкф дает бескомпромиссную фильтрацию пульсаций». Я тоже так делаю :)
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#69

Сообщение Евгений Михеев » 13 июл 2023, 15:59

Евгений Михеев писал(а):
13 июл 2023, 12:06
При желании могу показать.
желание есть всегда!
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#70

Сообщение Евгений Михеев » 20 авг 2023, 01:23

Попала в руки горсть таких транзисторов, сборок точнее - 15 штук, вот думаю - насколько хороши? Если их в токовое зеркало. Крутизна характеристики маленькая, завтра буду моделировать, может чего интересное выйдет!
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#71

Сообщение poty » 20 авг 2023, 12:35

Что ты имеешь в виду под токовым зеркалом? Максимальное напряжение не очень (25В всего) и ток маленький. Возможно, для ламп типа 12AX7 подойдут, на режимах в 0,5мА рабочей точки и меньше.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#72

Сообщение Евгений Михеев » 20 авг 2023, 12:54

poty писал(а):
20 авг 2023, 12:35
Что ты имеешь в виду под токовым зеркалом?
Я о Хагермановском решении разгона МС до ММ.
Я сейчас использую 2sk170bl там. Искал lsk389 сдвоенные сборки - понял, что сейчас это реально с маузера возить, но ценник в 10-12 долларов немного смущает.
Хотя в любом случаю планирую попробовать - привезти немного при возможности

Отправлено спустя 2 часа 3 минуты 11 секунд:

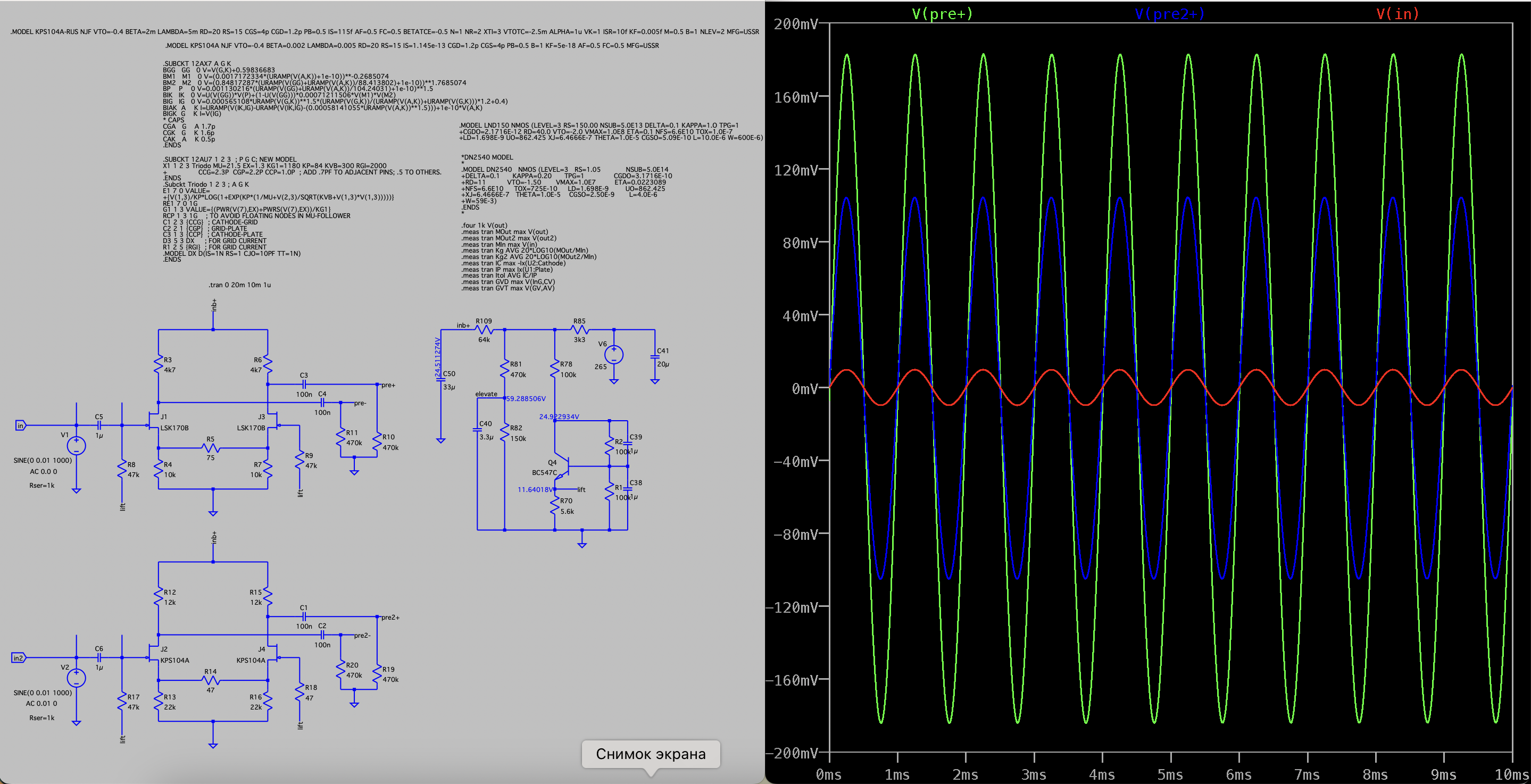

Снимок экрана 2023-08-20 в 14.41.15.png
Попробовал помоделировать
Сверху Хагерманоский вариант, который он использует в trumpet
Усиление на выходе зеленая кривая

Ниже вариант на KPS
Ток 0.5мА на транзистор
Усиление ниже получилось
Даже с учетом другого номинала резисторов
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#73

Сообщение poty » 20 авг 2023, 17:14

Евгений Михеев, уравняй истоковые резисторы во втором варианте (для этого варианта придётся уменьшить lift для сохранения нужного тока покоя) - возможно усиление возрастёт.
47 Ом в затворе правого транзистора вместо 47кОм (ни на что не влияет).
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#74

Сообщение Евгений Михеев » 20 авг 2023, 20:02

poty, Ну, кстати!
Снимок экрана 2023-08-20 в 19.57.38.png
В истоки поставил по 10К как в первом варианте
лифт снизил, добился тока в пол мА
Стоковые резисторы поднял сильно - до 22К, тогда нужное усиление получить реально
Если оставить в стоках 4k7 как в первом варианте - усиление крайне низкое
Снимок экрана 2023-08-20 в 20.01.07.png
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#75

Сообщение poty » 20 авг 2023, 20:15

Евгений Михеев, ну вот видишь :-) Всё можно потюнить!
Евгений Михеев писал(а):
20 авг 2023, 14:57
lsk389
у меня есть в некотором количестве.
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#76

Сообщение Евгений Михеев » 20 авг 2023, 20:42

poty писал(а):
20 авг 2023, 20:15
ну вот видишь Всё можно потюнить!
Как я рад этому факту! :-)
poty писал(а):
20 авг 2023, 20:15
у меня есть в некотором количестве.
Прикиньте, с каким количеством готовы расстаться)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#77

Сообщение poty » 20 авг 2023, 22:53

Ну, 20-30 штук точно могу.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#78

Сообщение Евгений Михеев » 21 авг 2023, 00:26

poty, очень хороший запас.
Я бы взял по максимуму. Очень рад такой возможности!

Если разгонять тему пикколо
Снимок экрана 2023-08-21 в 00.05.59.png
Тут вроде бы всё ок. Но мне непонятно немного надо ли ставить кондер на выходе всего это "безобразия" :help:
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#79

Сообщение poty » 21 авг 2023, 00:30

А выход - это out2 и он небалансный, верно?
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#80

Сообщение Евгений Михеев » 21 авг 2023, 13:18

poty, да, все верно
Дорогу осилит идущий
