Простой ушной усилитель

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#41

Сообщение poty » 21 июн 2023, 09:24

А в чём непонимание? Считай, что выходной каскад ОУ вынесли из корпуса. Т.е., ООС из резистивного делителя подключается не к выходу ОУ, а к выходу вынесенного выходного каскада.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#42

Сообщение Евгений Михеев » 21 июн 2023, 10:41

poty, нет, что вынесли я понимаю, а так на пальцах почему ее туда вынесли)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#43

Сообщение poty » 21 июн 2023, 11:09

Евгений Михеев, так потому, что тот выходной каскад, что есть в ОУ, не может "поставить" столько тока, чтобы обеспечить приемлемый уровень мощности на низкоомной нагрузке. Или я чего-то не понимаю?
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#44

Сообщение Евгений Михеев » 21 июн 2023, 11:27

poty, сошлось в голове!
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#45

Сообщение Евгений Михеев » 07 июл 2023, 11:09

poty,
Владислав, хочу на печатку этот проект, понравился.
С блоком питания поможете?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#46

Сообщение poty » 07 июл 2023, 11:46

А в результате на каком варианте остановились?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#47

Сообщение Евгений Михеев » 07 июл 2023, 11:58

poty, второй вариант на bd135 более «жирного» бп потребует? Я бы в идеале хотел попробовать и ваш пуш пулл и условно мой с диодами.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#48

Сообщение poty » 07 июл 2023, 12:51

С диодами - ещё "жирнее", там ток покоя 60мА. Но я понял о чём речь.
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#49

Сообщение poty » 10 июл 2023, 20:14

Если иметь в виду универсальное питание (от БП и от батарейки/аккумулятора), то самым оптимальным будет импульсный БП. Например
Эффективность его достигает 90%, поэтому батарейку будет тратить очень экономно. Диоды обязательно импульсные или высокочастотные, с временем обратного восстановления не более 50нс (лучше 35 и ниже) и обратным напряжением >100В. Дроссель должен иметь запас примерно 5 раз по току по отношению к выходному току (примерный расчёт Iинд = 2*Uвых*Iвых/(0,8*Uвх) ). Можно, допустим, Bourns SDR0805-330KL (16 руб. в Чипе), Murata LQH55DN330M03L (34 р.) и др.
Конденсаторы должны нормально работать на 400кГц.
Если не заморачиваться оптимизацией, то можно просто питать от двух крон или от БП на 18-24В, организовав среднюю точку.
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#50

Сообщение Евгений Михеев » 13 июл 2023, 08:32

poty, пока рисую плату в kicad, вопросы будут)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#51

Сообщение poty » 13 июл 2023, 10:51

Попробуй промоделировать. Вроде внимательно рисовал, но ошибки возможны.
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#52

Сообщение Евгений Михеев » 13 июл 2023, 12:06

poty, само собой, благодарю!
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#53

Сообщение Евгений Михеев » 02 ноя 2023, 23:13

Предлагаю тут продолжить, тем более есть результат, правда, успех частичный :-)
Пока результат такой. Звучит с искажениями.
Схему по которой сделана печатка завтра выложу и можно пообсуждать
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#54

Сообщение Евгений Михеев » 04 ноя 2023, 19:27

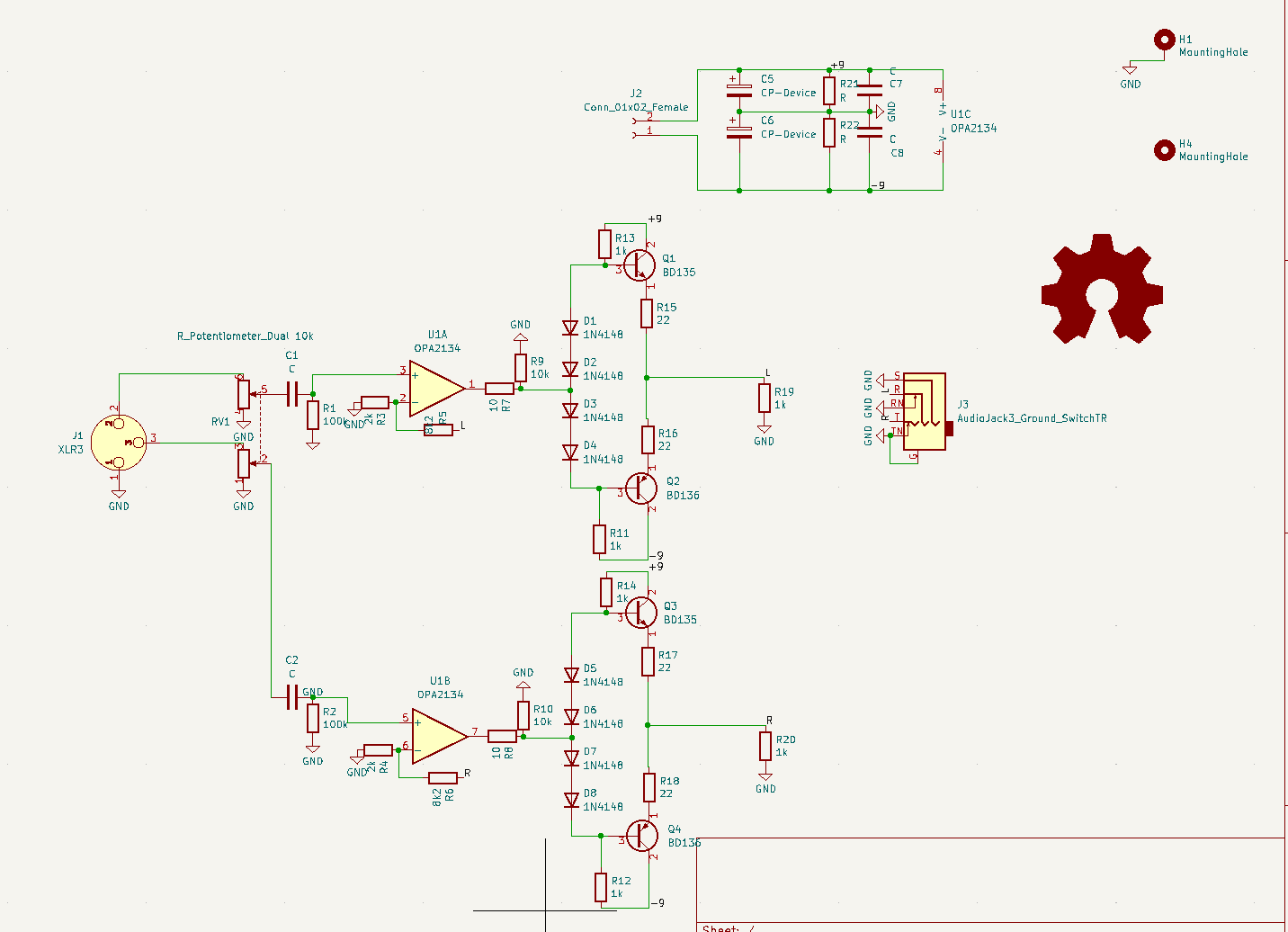

Снимок экрана 2023-11-04 в 19.27.08.png
Выкладываю схему платы
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#55

Сообщение poty » 04 ноя 2023, 20:18

Предположений два:
1. "Плохая" средняя точка. Фактически, ток на наушники замыкается через конденсаторы и если они не очень большой ёмкости, то на НЧ такая картина будет. Это если в принципе блока питания хватает.
2. Недостаточное усиление транзистора. Т.е., при работе на такую нагрузку напряжения на базе недостаточно для того, чтобы обеспечить эмиттерный ток.
Нужно посмотреть осциллограммы на выходе ОУ, на базах транзисторов, на шинах +9В и -9В относительно средней точки.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#56

Сообщение Евгений Михеев » 05 ноя 2023, 16:59

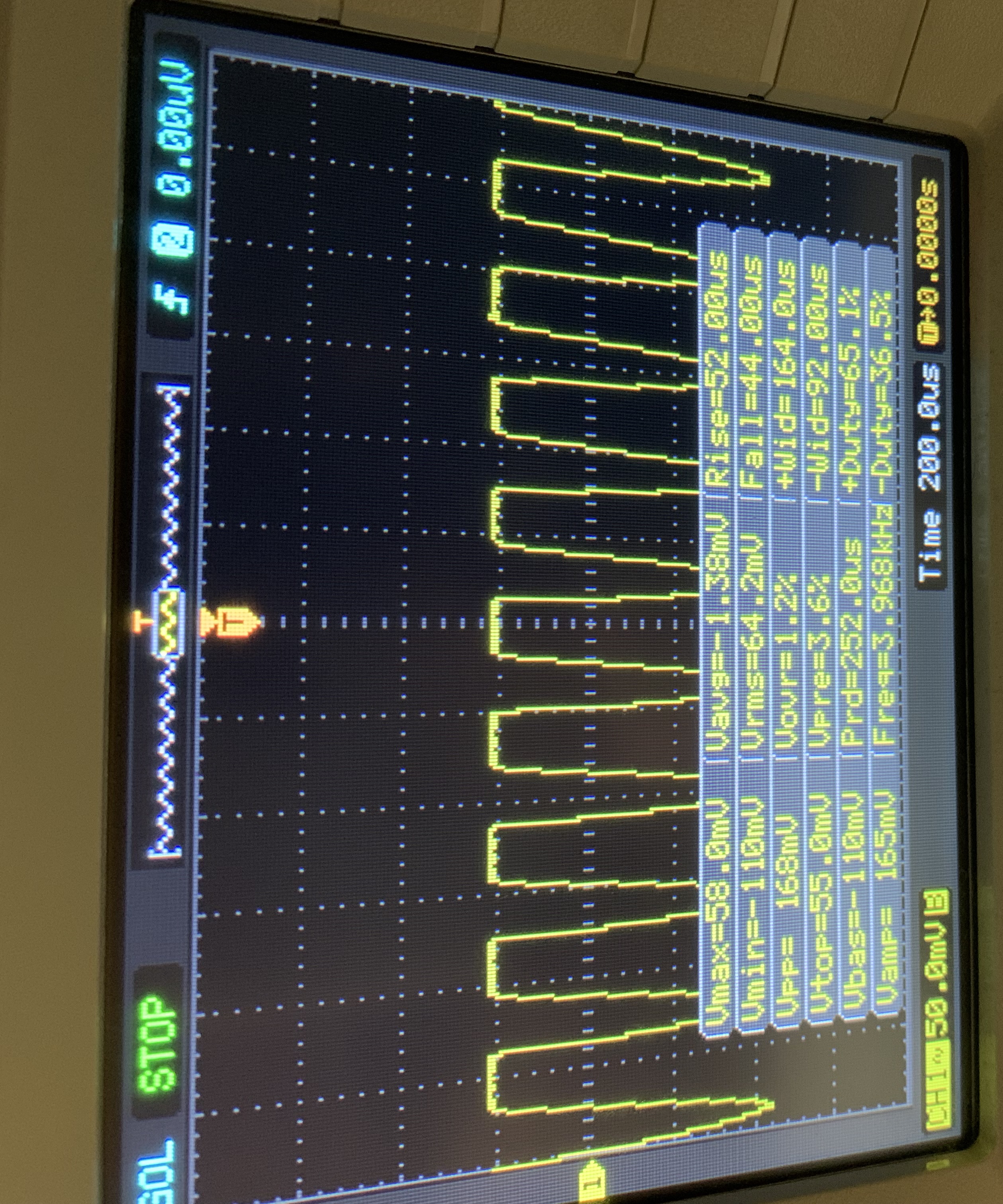

Итак, вот что видим
Это вход на ОУ
Выход ОУ
База транзистора

Далее шины
Потом начал проверять средние точки, и вот оно!

С подключенными ушами точка-то кривая!
У меня питание 15 вольт
И разделение -11 вольт и 4 вольта, вот оно!

Потом отключил уши, и вообще веселье - точка "улетела" в -8,4 и +6,6 но это не всё, точка смещается в зависимости от положения РГ вплоть до -11/+4 как в варианте с подключенными ушами

Отправлено спустя 7 минут 31 секунду:
Не понимаю, вставляет перевернутые фотки. Если кликнуть по ним - открывает правильно
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#57

Сообщение poty » 05 ноя 2023, 18:31

Надо смотреть все элементы, которые подключены к земле. На схеме R1 подключен не к той земле, например.
Так же стоит измерить ток в выходном каскаде, мне кажется, сейчас он сильно большой. По моим оценкам - около 70мА. Транзисторы-то не греются? Должны около 0,5Вт рассеивать.
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#58

Сообщение Евгений Михеев » 05 ноя 2023, 20:33

poty, Владислав, а куда должен быть подцеплен r1? Я не догоняю, честно говоря
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4828
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 169 раз
Поблагодарили: 552 раза
Контактная информация:

#59

Сообщение poty » 05 ноя 2023, 21:18

К земле должен быть подключен. К той, которая GND.
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4213
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 214 раз
Поблагодарили: 310 раз
Контактная информация:

#60

Сообщение Евгений Михеев » 06 ноя 2023, 19:46

poty, GND надпись потерялась куда-то, а так всё правильно соединено, у меня в схеме кроме GND других земель нет.
Понял, померяю ток, отпишусь что к чему

Отправлено спустя 1 час 23 минуты 42 секунды:
Итак, провел замер. Наушники подключены, на вход ничего не подавал. На резисторах 22 ома в левом канале 699/701 мВ, во втором канале примерно то же самое.
Дорогу осилит идущий
