Отключаемый параллельный ламповый буфер

[Евгений Михеев]

Возник запрос от одного из моих заказчиков на устройство, добавляющего "ламповости" в его тракт.
Но не на постоянной основе (отключаемый) и, желательно, с возможностью добавлять/убавлять эффект.
Сразу вспомнились решения из мира гитарных педалей - там часто видны уши фотографа в виде ручки MIX либо BLEND - но суть их едина - смешать на выходе в нужных пропорциях части сигнала - обработанного, пропущенного через каскады усиления и необработанного, взятого со входа.
Незамедлительно в голову пришла такая вот штуковина

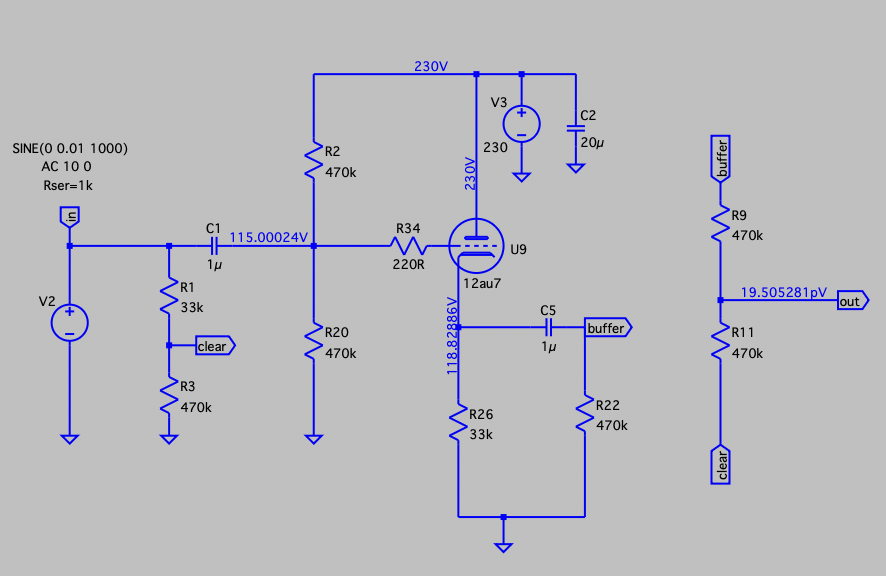

Выход - потенциометр, на нем миксуем чистый и ламповый сигналы.
При этом будет можно реализовать полный обход аппарата на бистабильном реле - таким образом, при желании, аппарат можно вообще не включать, и все будет скоммутировано, как надо. Ну либо моностабильное, при этом без питания реле будет скоммутировано таким образом, что вход и выход будут замкнуты.
Но на одной лампе как будто бы не так и интересно)
Вот viewtopic.php?t=847&start=380#p29788 тут мы ломали голову, что же сделать на выходе моего балансного преда. В итоге я сделал простой катодный повторитель, но в качестве идей был предложен компенсированный катодный повторитель (по схеме Wright, но без источника тока в катоде)
poty, как думаете, стоит пробовать это включение?

[poty]

Что-то вспоминается название "лампизатор". Было что-то такое.
Теперь - по решениям. Катодный повторитель - это каскад с максимальной ООС, который вносит относительно небольшие искажения. Источник тока улучшает глубину ООС, соответственно - линейность. "Компенсированный" вариант уменьшает длину рабочей кривой, соответственно, ещё более линеаризирует весь каскад. То есть, усложнение, по факту, приближает звучание к выдающимся транзисторным вариантам, особенно, если под транзисторными понимать что-то на jfet, MOSFET и других канальных элементах.
Для достижения ламповости нужен каскад с типичными ламповыми искажениями, то есть - усилительный. Взять какую-нибудь лампу с маленьким мю (12AU7?) и заставить работать с единичным усилением. А для восстановления фазы - ещё один каскад. Если хочешь сложности - поставь любую лампу для выходных каскадов, у них и усиление, как правило, единицы (по напряжению) и характеристика довольно кривая.

[Евгений Михеев]

Что-то вспоминается название "лампизатор".

Ровно такое же слово и у меня крутилось)

[Евгений Михеев]

poty, запрос на ламповость образовался после прослушки srpp. Сделать усиление равным единице - можно. Вопрос в другом. Если использовать усилительный каскад, мы получим на выходе сигнал в измененной фазе. Смешивая его с прямым сигналом у нас будет плавать громкость, насколько я понимаю. Таким образом выхода, по идее - 2?
Либо делать 2 каскада усиления, дважды переворачивая фазу, либо на "чистый не окрашенный" тоже делать инвертор фазы

[poty]

Либо делать 2 каскада усиления, дважды переворачивая фазу

А для восстановления фазы - ещё один каскад.

("Но можно по входу ламповый каскад включить относительно плюса (то есть землёй сделать не минус анодного питания, а плюс).") Что-то я не подумал хорошо. Я имел в виду - разорвать ООС катодного повторителя, но, по факту, будем иметь тоже самое.

[Евгений Михеев]

poty, получается 2 каскада просятся так или иначе

[poty]

Евгений Михеев, в качестве бредовых идей:
1. Попробовать взять сигнал с предыдущего каскада предварительного усилителя (где он уже инвертирован), а не с выхода.
2. Попробовать включение с общей сеткой. Ну, или каскод, если не жалко лишнего триода.
3. Реализовать выход с помощью трансформатора.
4. Реализовать дискретный регулятор громкости (можно исключить участок регулирования, где сигналы компенсируются).

[Евгений Михеев]

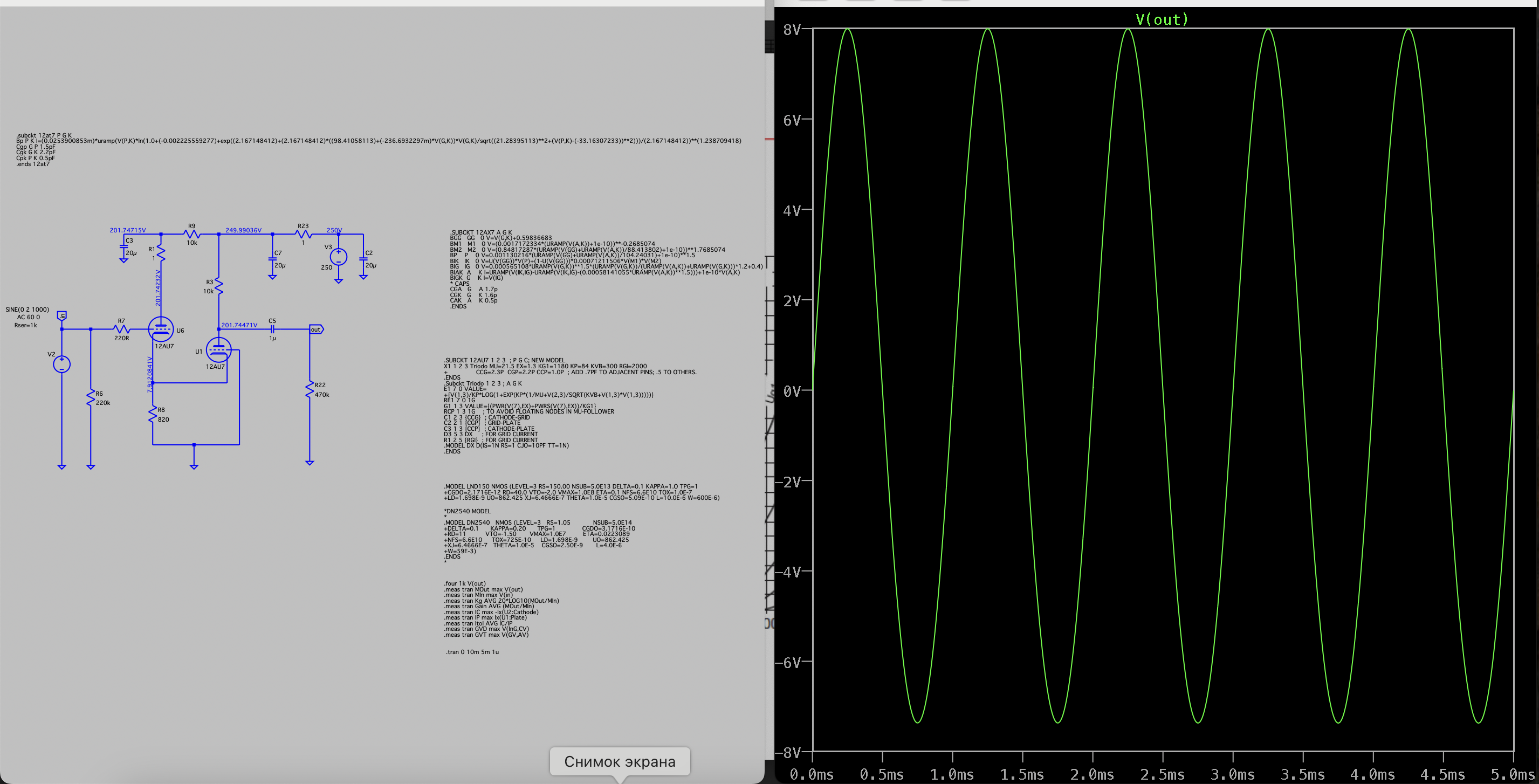

poty, я думал о каскоде с самого начала, но, проведя моделирование, получил сигнал в противофазе. Наверное, я что-то не так отрисовал, перепроверю все еще раз

[Евгений Михеев]

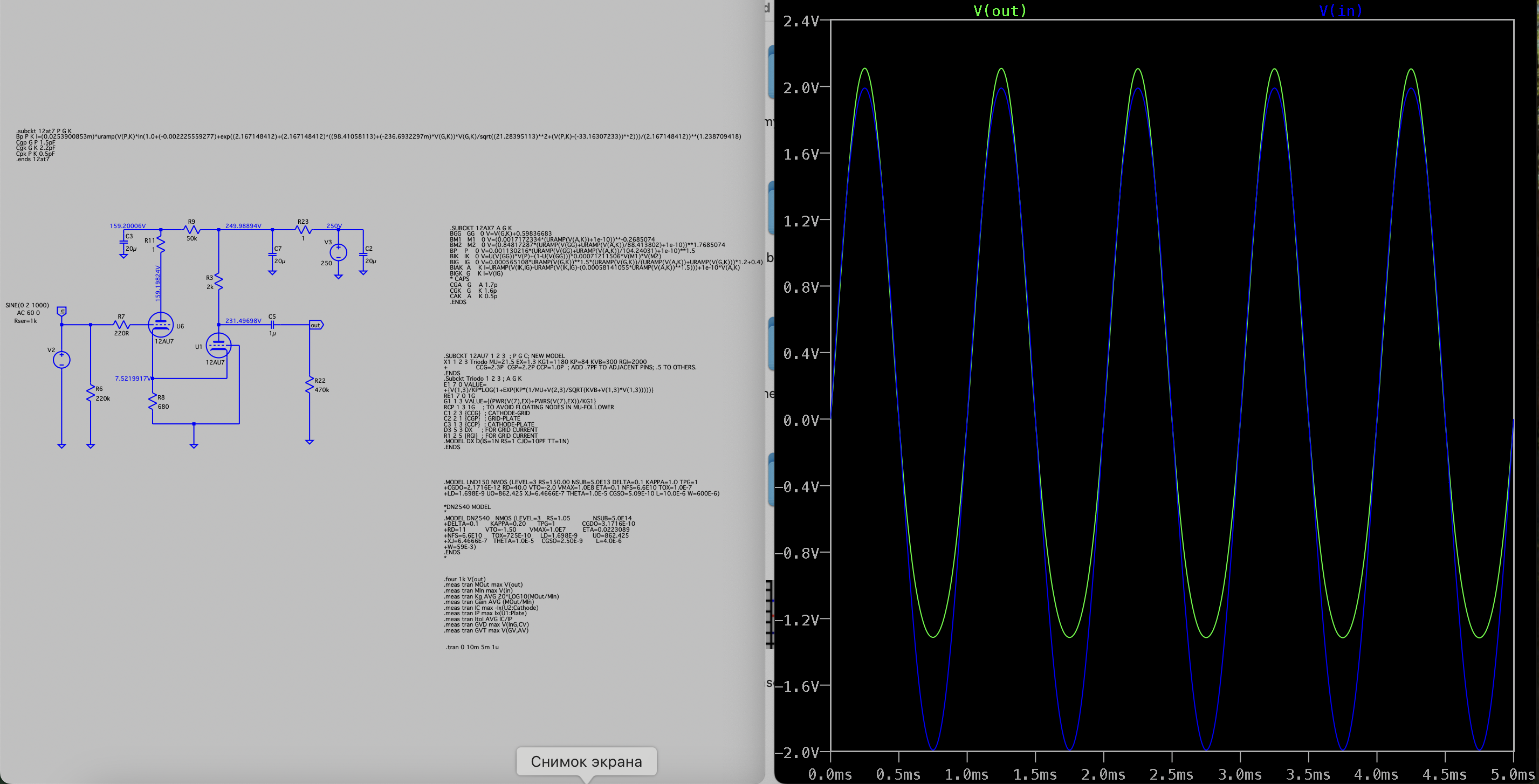

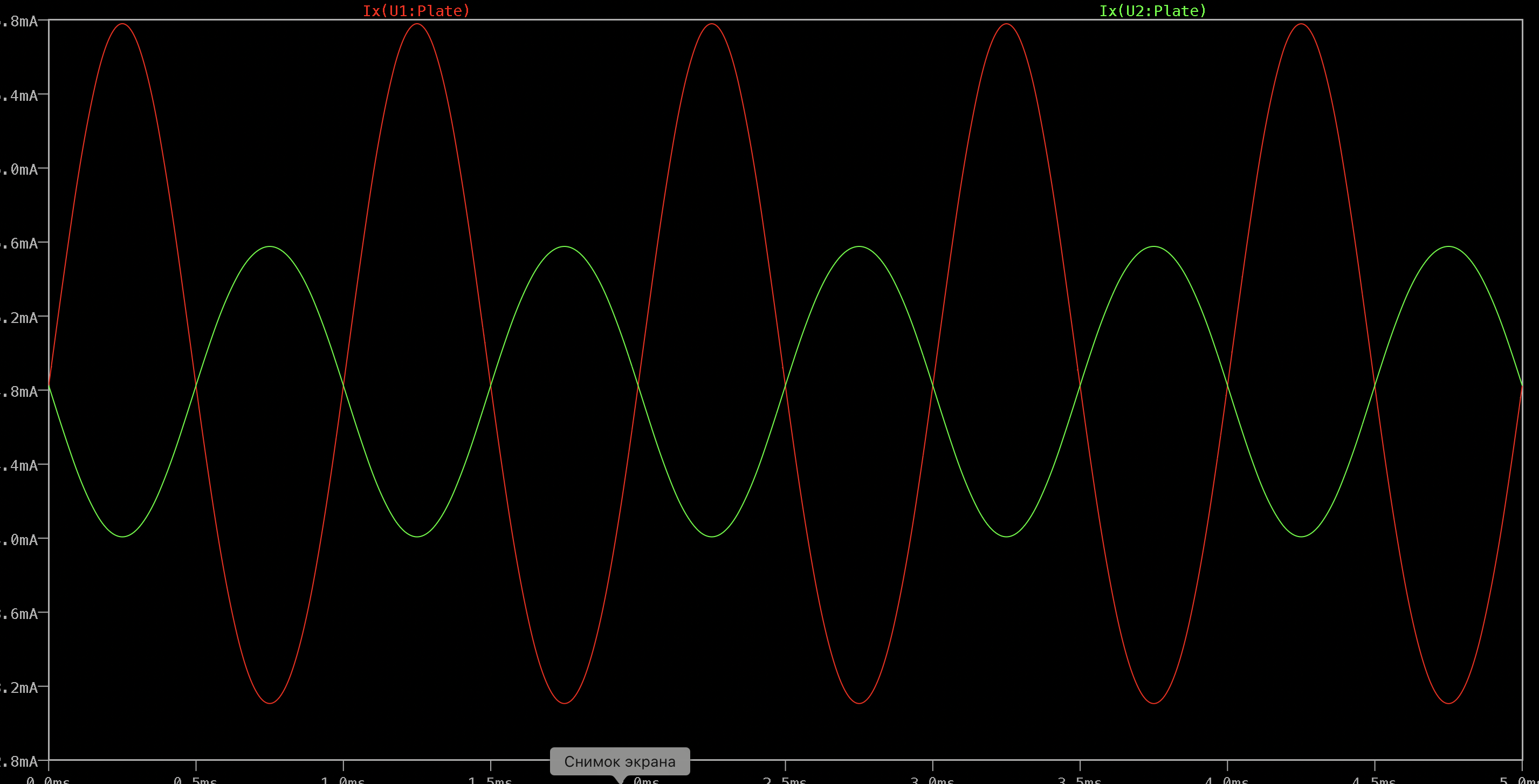

Вот, что меня смутило:

Красная линия - вход - фаза = 0
Зеленая линия - выход - фаза = -180
