Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

Аватара пользователя
poty
Профи
Профи
Сообщения: 4882
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 579 раз
Контактная информация:

Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

#1

Сообщение poty » 14 мар 2016, 07:00



Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43
Принципиальная схема усилителя
Принципиальная схема БП
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#701

Сообщение Евгений Михеев » 07 окт 2018, 23:26

Только я про входное напряжение не помню, сколько поставить
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#702

Сообщение Роман Мирошниченко » 08 окт 2018, 07:57

poty писал(а):
07 окт 2018, 20:10
Вопрос шире:
1. Меняем ли мы резистор драйвера на LR8?
2. Экспериментируем ли с заменой LM317HV на DN2540?
Я перечитал посыл Владислава к этому - viewtopic.php?p=20786#p20786.
Видно, что вырисовывается весьма приличный геморрой с этим моментом. Есть ли здравый смысл в этом?
Вопрос у меня ради чего он:
- ради звука, тогда "да";
- ради удобства балансировки, тогда "не стоит" (с ней, как я говорил проблем нет).

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#703

Сообщение Евгений Михеев » 09 окт 2018, 19:28

Меньше 1мб вставляется картинка, больше - не добавлялись :-)
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#704

Сообщение Евгений Михеев » 09 окт 2018, 19:37

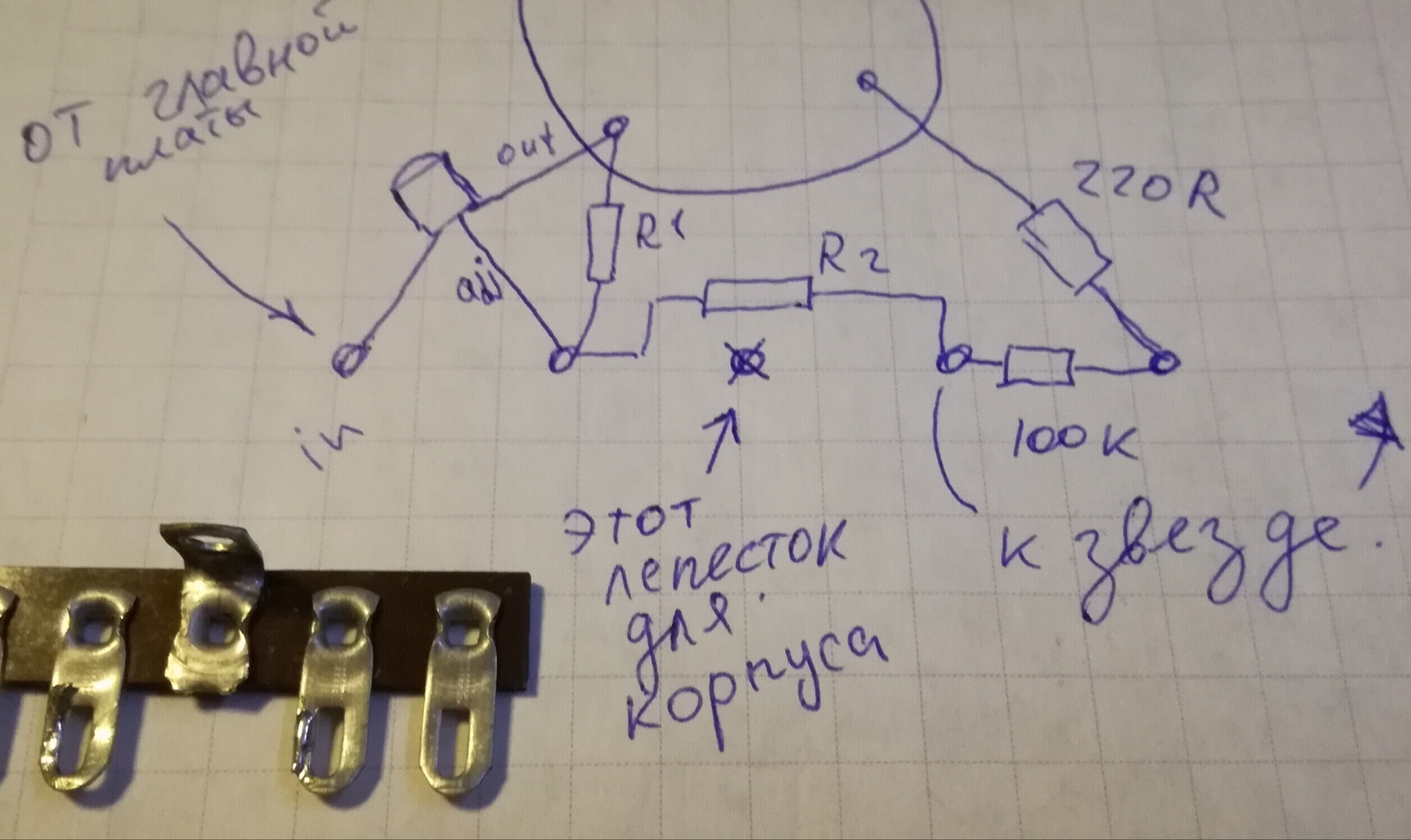

Вообщем идея использовать гребенку.
Я накидал на бумаге.
Гребенка 5 контактов, средний не в счёт - крепим к корпусу.
2 лепестка справа - под вход и локальную землю, которая уйдет потом в глобальную.
На двух лепестках слева размещаем стабилизатор. Вывод OUT размещаем прямо на ламповой ламеле.
R1 и R2 для задания напряжения. R2 бы еще зашунтировать конденсатором... МОжно использовать один освободившийся солен 0.1 мкф.
А вот выход OUT/GND чем зашунтировать не знаю. И шунтировать ли?
По идее мы под это конденсаторы не закупали. Так то у меня есть оранж дропы полипропиленовые 0,1мкф, но не jantzen
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4882
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 579 раз
Контактная информация:

#705

Сообщение poty » 09 окт 2018, 22:29

Евгений, я прошу внимательно прочитать то, что я сейчас напишу.
1. LR8 должен заместить резистор в 43кОм, правый конец которого на схеме в первом сообщении подключен к выходу SRPP. Таким образом, и на входе, и на выходе у нас есть конденсаторы, которые мы закупили. Никаких других конденсаторов устанавливать не нужно. Его можно разместить так, как предложено, но проводов из платы нужно подвести два.
2. R2 можно зашунтировать. Но необязательно. Я бы предпочёл OrangeDrop, но здесь это непринципиально.
3. Я бы перекинул подъём накала на выход LR8. Возможно, с пересчётом делителя.

Думаю, на данном этапе менять LM317 не стоит.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#706

Сообщение Евгений Михеев » 09 окт 2018, 23:00

Владислав, теперь ясно, я думал, что речь идет об LR8 как о добавке, еще одном фильтре, теперь ясно, мы добавляем его вместо резистора.
Я тогда покручу плату, весьма возможно, что смогу уместить на основной плате вместо резистора, место там есть
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#707

Сообщение Евгений Михеев » 09 окт 2018, 23:33

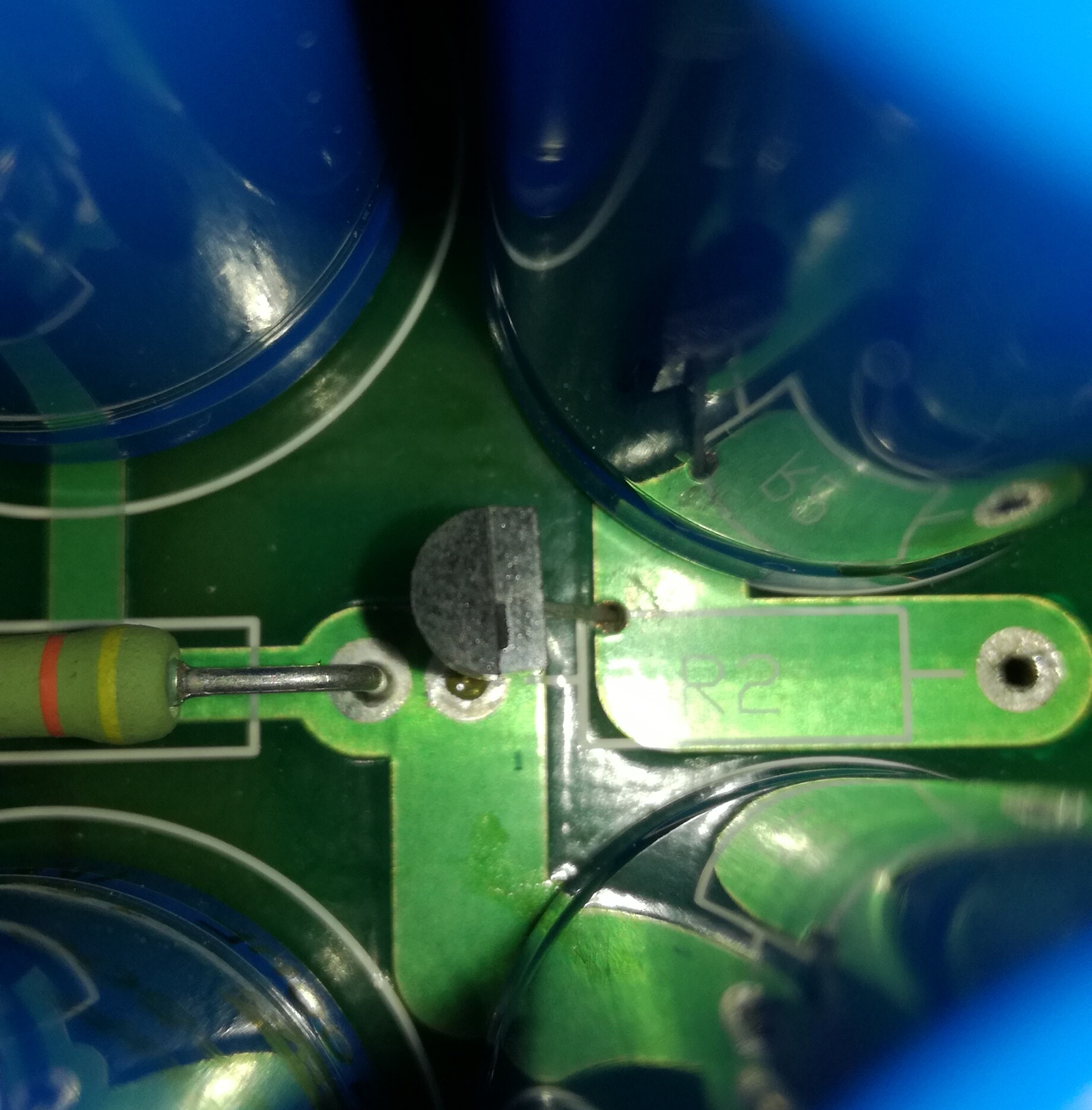

Вообщем, прекрасно регулятор поместился.
Осталось его сконфигурировать на... Кстати, мы говорили, что поднимем напругу, но на сколько?)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4882
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 579 раз
Контактная информация:

#708

Сообщение poty » 09 окт 2018, 23:58

Евгений, ориентируйтесь на верхнюю планку в 310В. Принципиально точно выдерживать это напряжение нет смысла (это я к тому, что вряд ли стоит гоняться за экзотическими номиналами), плюс/минус 10В погоды точно не сделают.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#709

Сообщение Евгений Михеев » 10 окт 2018, 00:52

Роман, я купил крепеж, единственное, мелкие тоже заменил на длину 6, восьмерки много - упираются слегка внутри резиновых проставок.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4882
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 579 раз
Контактная информация:

#710

Сообщение poty » 10 окт 2018, 09:38

Евгений, я тут подумал... Лампа драйвера очень старая, возможно, стоит ориентироваться на те значения, что применил Брюс. Если есть возможность измерить напряжение, я бы использовал в расчётах его.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#711

Сообщение Роман Мирошниченко » 10 окт 2018, 10:13

Евгений Михеев писал(а):
10 окт 2018, 00:52
Роман, я купил крепеж, единственное, мелкие тоже заменил на длину 6, восьмерки много - упираются слегка внутри резиновых проставок.
Добро. Отличная весть.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#712

Сообщение Евгений Михеев » 10 окт 2018, 11:06

poty писал(а):
10 окт 2018, 09:38
Евгений, я тут подумал... Лампа драйвера очень старая, возможно, стоит ориентироваться на те значения, что применил Брюс. Если есть возможность измерить напряжение, я бы использовал в расчётах его.
Брюс использует в районе 300В, думаю, надо смотреть на эту цифру, спасибо, Владислав!
Тогда использую обвязку Брюса 220К\910R
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#713

Сообщение Евгений Михеев » 10 окт 2018, 11:57

Владислав, у нас ведь на нижнем регуляторе будет выделяться почти 0.4Ватт.
Значит, не мешало бы установить туда резистор на 1 Ватт?
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#714

Сообщение Евгений Михеев » 10 окт 2018, 12:21

Я к тому, что металлопленка у меня есть только на 0.6 Ватт.
Сейчас посмотрел фотки, у меня в моих моноблоках там стоит металоксид на 1 Ватт. По сути, мощный то нужен только на 220К.
на 910 Ом выделится 0,0017Ватт. Туда у меня есть хороший Dale на 1/4 Ватт.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4882
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 579 раз
Контактная информация:

#715

Сообщение poty » 10 окт 2018, 13:56

Думаю, стоит уменьшить ток через делитель LR8 раза в 2. Тогда и в мощности резисторов будем в более комфортных условиях, и рассеяние на LR8 оптимизируем.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#716

Сообщение Евгений Михеев » 10 окт 2018, 14:46

Так, ну если уменьшать ток в 2 раза, значит надо увеличить R1 в 2 раза. Сейчас посмотрю, что есть....
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#717

Сообщение Евгений Михеев » 10 окт 2018, 15:27

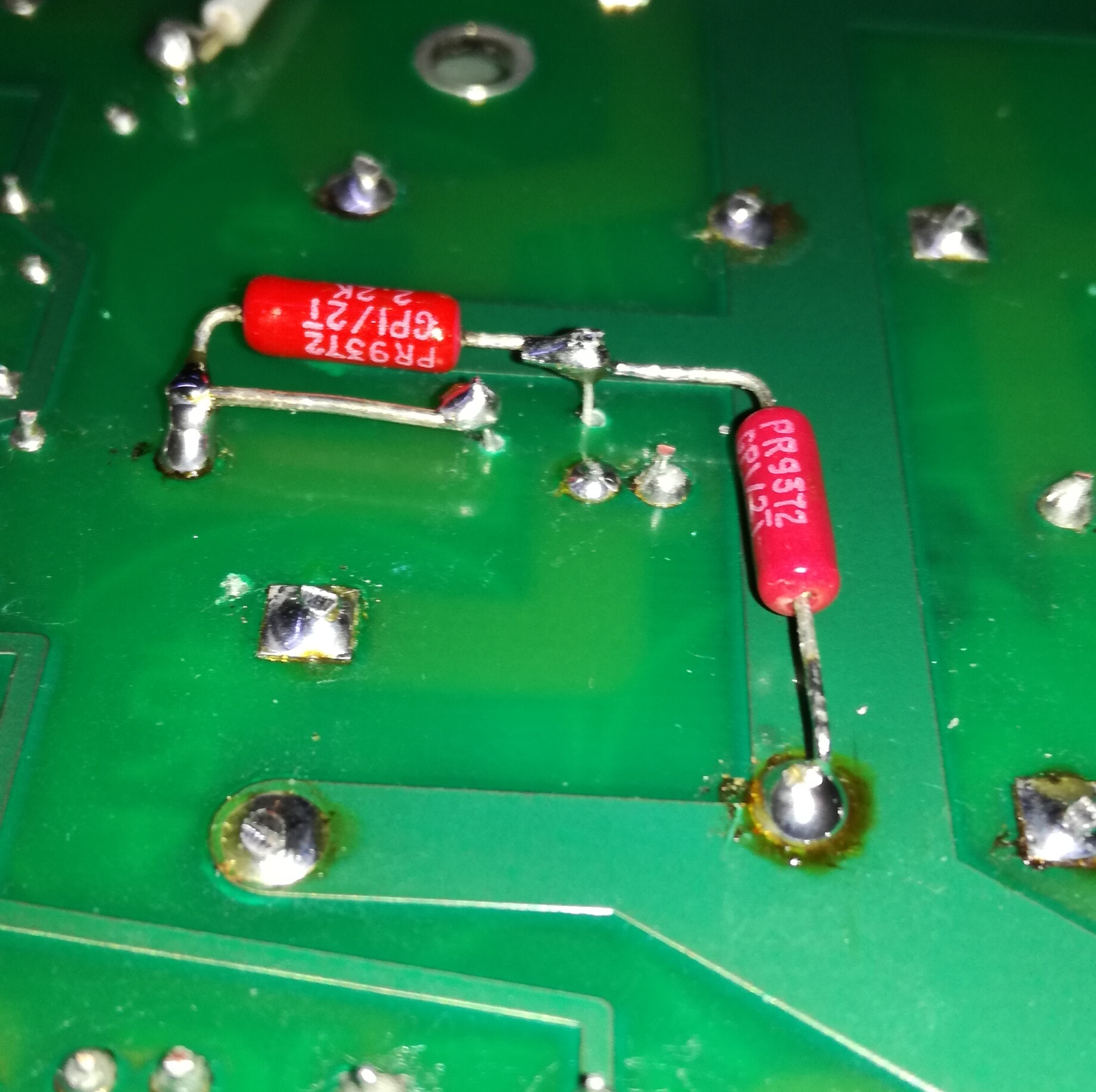

2.2К на 470К ддолжны дать 305 вольт примерно
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4882
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 579 раз
Контактная информация:

#718

Сообщение poty » 10 окт 2018, 15:48

Отлично! Такой вариант есть и у Брюса!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#719

Сообщение Евгений Михеев » 10 окт 2018, 18:17

Хорошо получилось :-)
Так, ну что, я уже в поезде, послезавтра уже вылет на работу.
Надеюсь, будет какая-то связь, буду отписываться.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#720

Сообщение Роман Мирошниченко » 10 окт 2018, 19:52

Евгений Михеев писал(а):
10 окт 2018, 18:17
Так, ну что, я уже в поезде, послезавтра уже вылет на работу.
Надеюсь, будет какая-то связь, буду отписываться.
Возвращайтесь! :-)
