Доработка внешнего вида моноблоков OddBlock

[Евгений Михеев]

О каком гравере разговор?)

Плюс, появились новые идеи (это похоже бесконечная тема )

Это хорошо. Если бы кто-то эту тему допинал на 100% было бы крутански!

[upd=1532358829][/upd]
Роман, проставок таких я не встречал. Надо подумать, как их обозвать для поисковика.

[upd=1532359379][/upd]
попробовал
screw insulation
screw grommet
мимо

[poty]

https://www.ebay.com/sch/i.html?_from=R40&_trksid ... acat=0&_odkw=изолятор под винт

[Роман Мирошниченко]

Владислав, спасибо. Посмотрю.

Можно, конечно, эти "пыльнуть из балончика"...

Надо подумать, как их обозвать для поисковика.

В том и загвоздка у меня получилась. На сайте Edcor они так называются:

Но, мне это не помогло...

Попробую по ссылке Владислава. Или покрашу, если других вариантов не придумаю.

[upd=1532364350][/upd]

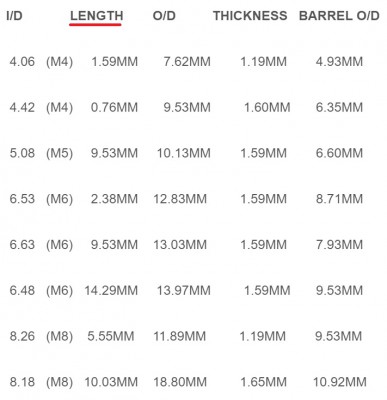

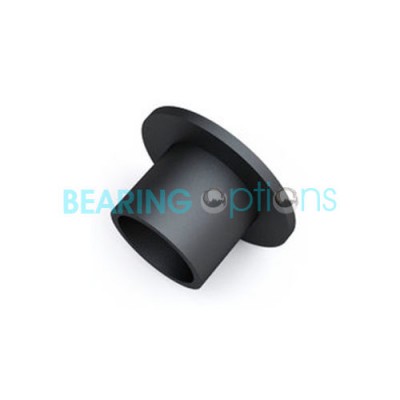

BLACK NYLON Shoulder Washers
Возможно то, что и нужно.

[upd=1532364847][/upd]
По размерам не догоню никак...

Что-то длина под М4 какая-то слишком уж маленькая.

[Евгений Михеев]

2 мм... ну смотрите, тут надо понять, какая толщина крышки?
Если она 1 мм и второй мм заходит уже в железо трансформатора то и отлично!
Их ведь основная роль - задать направление винту чтоб он не соприкасался с железом

[Роман Мирошниченко]

Хм... А почему винт с железом соприкасаться не должен?
В чем тут причина? Вибрации или ЭДС?

У меня просто есть идея совсем по другому сделать. Вставить внутрь втулку с резьбой и винты с двухсторон закрутить. Так аккуратнее будет, но диаметр уже М5 получается. Изоляция может не получиться.

[Роман Мирошниченко]

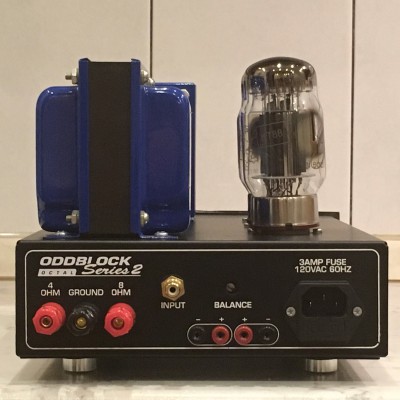

Как и планировал, я собираюсь заказать шильду на тыльную панель моноблоков. В стиле предусилителя и фонокорректора.

Мотивирует меня к этому несколько факторов:
- Во-первых, хочется внешнего единообразия (даже там, где вроде бы не видно - но как знать, куда эти усилители встанут в будущем);
- Во-вторых, меня с самого начала раздражает указание на американский стандарт электросети (усилители-то уже на 220В.);
- В третьих, раз уж будет апгрейд (и по железу, и по внешнему виду) я хочу и здесь указать нас, как его исполнителей (по аналогии с предом и фонокорректором). Это и для единообразия, и для поддержания истории этих усилителей, и ... я хочу подчеркнуть в названии, что это именно KIT, подвергнутый доработке. Считаю, это важно (по крайней мере для меня самого).

Есть еще и такой момент, мне никак не изготовят шильды на "бункер" для Piccolo2. Вчера позвонил (месяц уже прошел), сказали: "Ой, забыли." Я понимаю, что с маленьким заказом возиться не так интересно и пытаюсь этот интерес усилить. Мне ведь от них еще и щильду на FOREM получить нужно (тоже никак файл не найдут).

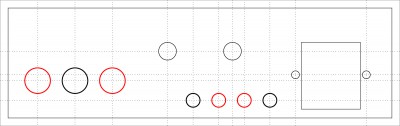

Набросал эскиз расположения отверстий:

Все отверстия чуть большего диаметра - главное, чтобы не закрывали корпусные.

Шильда основа.cdr

(2.38 МБ) 298 скачиваний

Очень меня удивило, что под клеммами на акустику диаметром 6 мм., отверстия аж 13 мм. Поэтому они и держат плохо - разворачиваются. Думаю, стоит исправить за счет шильды. Уменьшу отверстия - клеммы встанут точнее и жестче, за счет клейкой основы.

Но вот, чем я озадачился.
Если вдруг решимся на автобалансировку - эти отверстия ведь будут не нужны. Шильда их может просто закрыть, как не было... Вот только, пока мы не знаем о возможностях для реализации этой идеи. И не понятно, как делать шильду. Впору две разновидности делать.

Может есть какие идеи, в принципе по этой шильде?

[Евгений Михеев]

Роман, может и терминалы стоит сменить на помощнее? Они кажется как раз на 13 диаметр. Но надо дома смотреть, я уехал на пару дней.

[Роман Мирошниченко]

Мне эти терминалы не нравятся.
Они не очень хорошо держат лопатку. Но, сами по себе - вполне приличные. Позолоченные.
Думаю, о замене можно подумать.

[poty]

Очень меня удивило, что под клеммами на акустику диаметром 6 мм., отверстия аж 13 мм.

Если Вы внимательно посмотрите на конструкцию пластиковых прижимов, то со стороны отверстий Вы увидите небольшой выступ со срезом. Этот выступ, по-идее, должен предотвращать прокручивание, но качество этой конструкции оставляет желать лучшего. Я это отмечал здесь.
Заменить их можно, только нужно подобрать, чтобы крепёжное отверстие совпадало, ещё раз напоминаю, что оно не круглое!

[upd=1532421780][/upd]
Про автобалансировку. Полноценная автобалансировка в такой корпус вряд ли войдёт, нужно признать. Можно сделать балансировку за счёт обратной связи, она не потребует значительных затрат (я уже приводил эти варианты). Как вариант - использовать внешний блок автобалансировки, который через разъём подключается к усилителю, проводит нужные действия и отключается.

[Роман Мирошниченко]

Если Вы внимательно посмотрите на конструкцию пластиковых прижимов, то со стороны отверстий Вы увидите небольшой выступ со срезом. Этот выступ, по-идее, должен предотвращать прокручивание

Да, я его видел...
Вчера, поздно уже было, я подумал, что это боковина корпуса зашла на отверстие.
Сейчас понимаю, что нет там никакой боковины... Конструкция корпуса-то совсем иная. Теперь я понял, откуда этот скос.

Значит, нужно подумать о замене этих терминалов. Отверстие в корпусе, конечно можно доработать шарожкой. Но, возможно - это не стоит того.

[upd=1532422946][/upd]

Полноценная автобалансировка в такой корпус вряд ли войдёт, нужно признать. Можно сделать балансировку за счёт обратной связи, она не потребует значительных затрат (я уже приводил эти варианты).

Именно потому я и сделал это отступление, что было обсуждение некоторых возможных вариантов, в которых я сам совсем не разорался. Вот, я и привел ссылку на тот момент обсуждения в своем сообщении.
Тогда, Евгений написал, что для принятия решения нужно "покрутить усилители в руках". На том и остановились.

Сама "автобалансировка", как таковая, мною лично не сильно востребована. Баланс не уходит в значительных пределах (я не однократно отмечал это). Но, если что-то, из предложенных Вами вариантов, будет сочтено целесообразным в рамках апгрейда - почему бы и нет. Я пожалуй буду "ЗА".

[upd=1532424073][/upd]

Как вариант - использовать внешний блок автобалансировки, который через разъём подключается к усилителю, проводит нужные действия и отключается.

Идея ОЧЕНЬ интересная. Прямо-таки - КРАСИВАЯ идея.
Но боюсь, это выльется в отдельный проект, который еще больше затянет намеченный апгрейд.

[Евгений Михеев]

https://www.audiohobby.eu/ru/jantzen-akusticheski ... ing-posts-m925-gold-satin.html
Такие есть, и да, они с "ключём"

[poty]

Тогда, Евгений написал, что для принятия решения нужно "покрутить усилители в руках". На том и остановились.

"Давайте для начала послушаем начальника транспортного цеха!" (То есть, Евгения)

[Роман Мирошниченко]

Такие есть, и да, они с "ключём"

Прямо-таки скажем, посолиднее смотрятся!
Но, они парой предложены. Где еще две красных возьмем?

"Давайте для начала послушаем начальника транспортного цеха!" (То есть, Евгения)

Надо бы и мне попытаться вникнуть в предложенные тогда там идеи... Может и пойму.

[Роман Мирошниченко]

Пока так.

Шильда с надписями и пиктограммами.cdr

(2.6 МБ) 286 скачиваний

Жду критику и пожелания.

[Евгений Михеев]

У меня таких 4 терминала, 2 белых и 2 красных.
Я к концу недели дома буду.

[upd=1532439000][/upd]
Ground через о)))
Я понял, у Вас же выводы.
У меня то селектор на каждом блоке стоит 4/8/16

[Роман Мирошниченко]

У меня таких 4 терминала, 2 белых и 2 красных.

А нужно-то, 4 красных и 2 белых.

[upd=1532439091][/upd]
Да.

Кстати, не разу у меня вывод на 4 ом не был предпочтен по звуку. Три акустики пробовал, так и останавливался на 8 ом.

[Евгений Михеев]

Давайте так, если я обалдею от замены кондеров в Ваших моноблоках, то буду заказывать и себе их. Там заодно и раз емы возьму, благо едет дней 10.

[Роман Мирошниченко]

Давайте, посмотрим что к чему пойдет в итоге.
Срок тут уже не главное. Стоимость, в принципе тоже... А терминалы поменять хотелось бы.
Можно две пары докупить. Если не найдем поштучно. WBT поштучно продаются например. Но, их цена - перебор явный.

[Роман Мирошниченко]

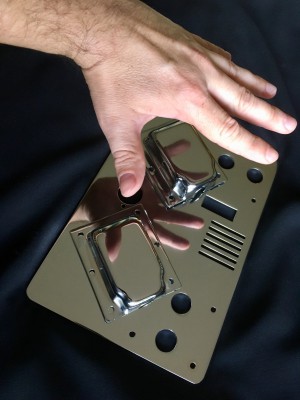

Забрал сейчас крышки. Обрезал 10 штук.
Все подготовлено. Теперь гальваника.

[Роман Мирошниченко]

Получилось хорошо, но не идеально.

На фабричное изделие не потянет. Но и не сказать, что всего-лишь уровень DIY-проекта.
Погрешности на поверхности металла вывести не удалось. Сказали, что лучше было делать из чего-то более мягкого. Латуни например.
Жаль, что это не сказали изначально.

И уголки не особо зеркальные. Возможно их все-таки покрашу в черный цвет. А-ля, панельки ламп. И винты соответственно все черные закуплю

Но, я доволен.
От идеи внешнего вида отступать не буду.
Уверен, в сборке огрехи не будут бросаться в глаза.

P.S. По цене получилось серьезненько. Девять тыс. рублей.
Красота обходится в копеечку, но относительно общей стоимости моноблоков (особенно, с учетом апгрейда), в 30% укладывается.
