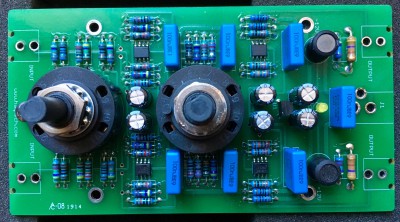

"БУНКЕР" для Piccolo

#1

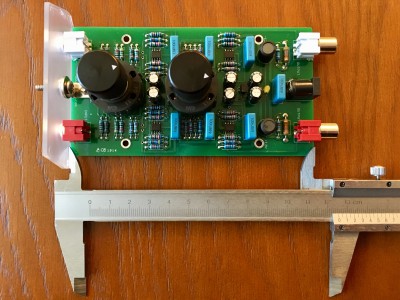

Размеры Piccolo:

ширина платы - 67,5
длина платы - 125,5
высота от шляпки винта заземления до верха гайки селектора - 23
-//- до нижней грани ручки - 27
растояние от края платы до центра селекторов - 24/63, от центра ручки Gain до другого края платы - 62
-//- между центрами селекторов - 39
толщина платы - 1,5
диаметр отверстия под винт - 3,5

Родной корпус Piccolo - 130х90х35 (примерный размер для оценки пропорций)

Прототип внешнего оформления Audio-Technica AT5000T:

#61

Забросил я это дело...

Признаюсь честно - последнее время винил меня не мотивирует.

Но, забрасывать начатое тоже не годится...

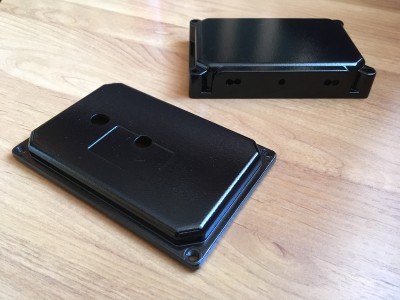

Купил балончик краски и теперь «бункер» в черном цвете. Даже блестит немного. Как задумано.

Можно приступать к выклеиванию фольгой изнутри (медь и пермаллой).
Однако, я понял, что не предусмотрел вывод светодиода индикации. Он расположен прямо на плате.

Придется еще одно отверстие сделать. Светодиод вынести с платы проводками (5-7 см. не более). Но...

Владислав, у Вас хочу спросить, нет в этом криминала?

#62

Криминала в этом нет, светодиод там подключен непосредственно к входному питанию.
Возможно, я неправ, но можно купить плексигласовый круглый пруток и вставить его прямо над светодиодом, как световод. Тогда выпаивать ничего не нужно будет. Единственная проблема - просверлить отверстие непосредственно над светодиодом.

#63

Тоже думал про кусок оптоволокна... но, место выхода сейчас не могу точно обозначить если вверху. А так, на заднюю панель выведу. Над кабелем питания.

Спасибо!

#64

Ян, спасибо.
Но, я уже покрасил.

Про ABRO не могу плохого сказать. Лет 20-ть ей пользуюсь. Это одна из первых аэрозолей, что у нас появилась на рынке. Я в 90-е ей все подручное небольшого обьема красил. От мелких поделок, до колесных дисков моей Оки.
Может лучшего просто не пробовал.

Но, я и не выбирал специально именно ABRO. Просто взял из разных то, что уже знаю. Получилось вполне прилично.

[upd=1515598869][/upd]
Правда, раньше балон иначе был оформлен. Футболист был изображен.

#65

Прежде всего рассчитываю на Евгения, с его опытом сверлежки.
Очень надеюсь на Яна, уверен он всегда знает, что нужно сделать.

Ситуация такова, что ходя вокруг этого корпуса кругами, я пришел к пониманию, что все-таки мне нужны на нем разъемы. Несъемный кабель в данном случае будет не столь удобен.
Во многом я обязан seurf в принятии такого решения. Действительно, если уж иметь не съемный кабель - то со стороны тонарма. И такой соблазн есть... В моем случае, это вызывает сложности при подключении то к фонокорректору (ММ), то к хэд-ампу (МС)... Значить нужно полностью на МС переходить. То, что я слышал от имеющихся мс-головок к этому мотивирует.

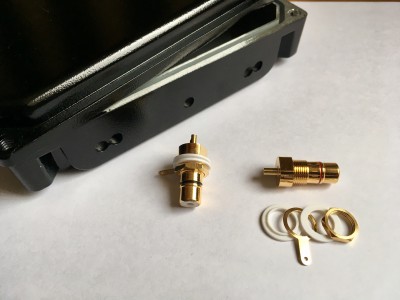

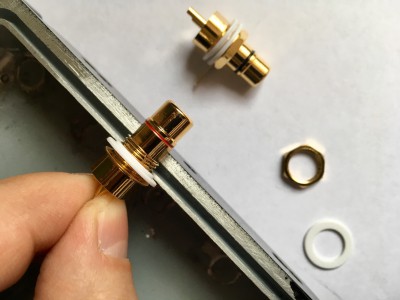

Подобрал было подходящие разъемы RCA, чтобы можно было снимать не отпаивая от платы (все-таки экспериментальная конструкция). Но, есть проблема.

Все RCA-гнезда, какие я смог посмотреть, устанавливаются в панель не более 4 мм. толщины. А у меня стенка 8 мм.

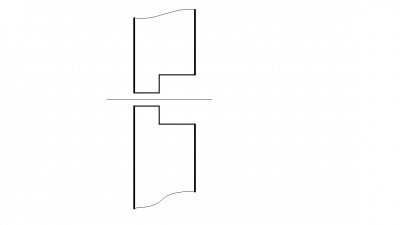

Сам я вижу выход в том, чтобы сделать углубление в месте установки разъема.
Т.е. просверлить сквозное отверстие (8мм), а с наружной стороны его расширить до необходимых 15 мм. на глубину 4-5 мм. Таким образом оставив стенку 3-4 мм. для крепления разъема.

Вопрос, чем это углубление сделать? Чем рассверлить?

#66

Блиц-ответ: сверло форстнера

[upd=1524307186][/upd]

У меня есть)

[upd=1524307253][/upd]
Только первичное отверстие делать диаметров 3мм, потом форстнер, потом основное до восьми, иначе срочность не соблюсти

#67

Евгений Михеев писал(а):Блиц-ответ: сверло форстнера

А разве это не для дерева? Аллюминий возьмет такое?

Евгений Михеев писал(а):Только первичное отверстие делать диаметров 3мм, потом форстнер, потом основное до восьми

Ок, у меня правда частично отверстия есть уже. Там 4 мм.

Нужно посмотреть такой инструмент в магазинах.

[upd=1524310388][/upd]

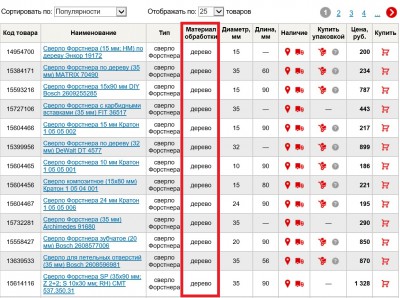

Все, что удалось найти - исключительно для дерева.

#68

Роман Мирошниченко писал(а):А разве это не для дерева? Аллюминий возьмет такое?

Возьмет, просто помрет рано, но нам же не партию в 100 единиц делать)

[upd=1524311131][/upd]
Алюминий - мягкий материал, так что на несколько отверстий хватит точно.
4 мм нормальный диаметр

#69

Я боюсь, что "закусы" получатся

#70

закус идет как правило вовнутрь отверстия, внешнюю часть я обрабатываю - срезаю образовавшиеся неровности канцелярским ножом, и подшкуриваю.
Какие-то косяки покраски подкрашиваю маркером.

#71

Пока по магазинам смотрю - ничего такого, чтобы я поверил в успех, не вижу.

Не хочется корпус загубить.

Спасибо, что откликнулись.

#72

Алаев Ян писал(а):Если сверлить обычным сверлом или сверлом форстнера, то при первом же перекосе угла кромка сверла закусит металл и провернет заготовку. Тут нужна, с моей точки зрения, хорошая фиксация заготовки и сверлильный станочек, в который вместо сверла вставлена торцевая фреза по металлу. Можно и обычными сверлами сделать, образуется небольшой конус, который, наверное, никому не помешает при креплении разъема. Вручную такое отверстие красиво не получится сделать, при любом раскладе реж. инструмент закусит при перекосе и заготовку провернет.

Абсолютно согласен, все эти сверловки только в условиях надежной полной фиксации.
"Выворачивать" детали по моим наблюдениям начинает всем, диаметр чего больше шести-восьми. Будь то форстнер, простое сверло или ступенчатое.

#73

У зенкеров без центровки (станка) начитает плыть центр, в итоге получается овал, яйцо, бесконечность... только не круг

#74

Большое спасибо за ВСЕ подсказки. По меньшей мере, я сориентировался.

Евгений Михеев писал(а):"Выворачивать" детали по моим наблюдениям начинает всем, диаметр чего больше шести-восьми.

Тоже такие наблюдения у меня.

Алаев Ян писал(а):Можно и обычными сверлами сделать, образуется небольшой конус, который, наверное, никому не помешает при креплении разъема.

Именно к такому выводу я пришел в итоге.

Еще раз благодарю. Приятно знать, что не один.

[upd=1524332602][/upd]

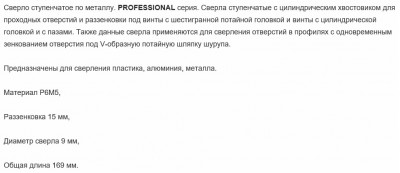

Вот такое бы идеально подошло сверло:

Нужно поискать, где купить. Ну, и о станке подумать, где воспользоваться.

[upd=1524334225][/upd]
Вот прям идеальный вариант- зенковка 180 градусов. Но и цена 45 евро.
Короче, есть в природе нужный инструмент. Дело за малым - найти и купить.

#75

Роман Мирошниченко писал(а):Дело за малым - найти и купить.

Частно? Вы же понимаете, что ко мне от меня дорога дешевле выйдет))))

#76

Если честно - не подумал об этом.

[upd=1524339316][/upd]
Очень большой соблазн для меня всегда, свалить исполнение задуманного на чьи-то плечи...

Только, вот я подумал сейчас, дело не только в этом... Помимо осознания, что движется у меня ну ОЧЕНЬ медленно. Есть желание дать Вам, Евгений, возможность поиграться к МС (DENON-то на шелле у меня, ставь на 3009 и все дела).

Однако, с этим корпусом пусть и задумано не многое, но все настолько скользко и шатко... Не уверен, что могу сформулировать какое-то подобие тех.задания. Каждый шаг дается мне тяжело, но пока его не сделаешь, следующий вообще не понятен. Нужны декоративные шильды. Ручки-ножки нужно где-то заказывать. Нужно придумать, как выводить землю (акустический терминал не вариант - места нет). И что это за "земля" должна быть, нужно вспоминать (в экспериментах я землю тонарма цеплял на плату Piccolo, а экран корпуса землил в розетку отдельно от этого). Да и выклеивание фольгой - послойное с замыканием контуров... Ой, как это все в кучу-то собрать...

Евгений, это - "ящик Пандоры".

#77

Нашел станок!

Не бог весть что... У слесарей в офисе спросил, есть оказывается. Внешне осмотрел, вроде не разбитый. В любом случае, учше ручной дрели для данной цели.
Попробую на чем нибудь сначала.

[upd=1524928480][/upd]
И все-таки, от установки разъемов пришлось отказаться. Ни как не умещается это богатство на таком маленьком корпусе.

#78

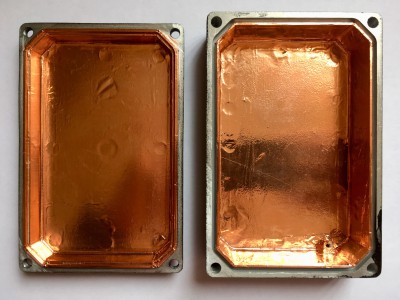

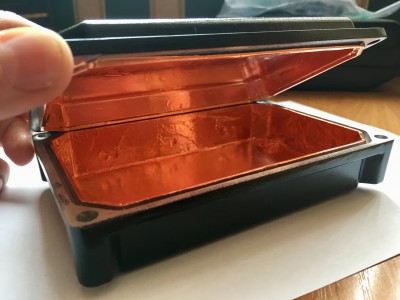

Подготовил к оклеиванию экранирующими материалами:

С медью возиться было очень увлекательно. Легко режется, податливо огибает все грани и хорошо клеится.

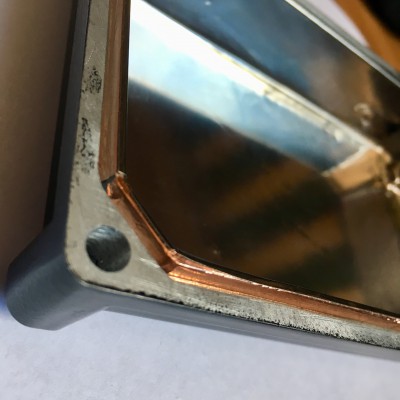

С пермоллоем оказалось сложнее. Фольга толще (1 мм.) поэтому и резать ее сложнее, и формовать по поверхности. Материал имеет упругость и на неровных участках клейкий слой его не всегда удерживает, приходится прижимать по несколько раз, пока прилипнет. Кромка острая, легко порезаться.

К тому же, пермоллой я клеил поверх меди, приходилось быть осторожным, чтобы не ободрать уже сделанное.

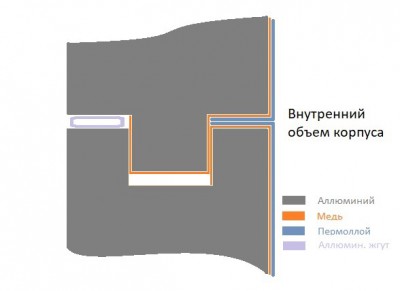

Моя задумка заключается в том, чтобы каждый материал в собранном корпусе образовал свой замкнутый объем (непрерывность экрана). И это мне удалось.

Только аллюминиевые стороны теперь не соприкасаются из-за наклеенной фольги. Зазор получился два миллиметра. Предполагаю проложить в него жгут из аллюминиевой фольги, как делал во время испытаний.

Вроде все пока получается.

#79

Красота! Будем ждать результатов прослушивания. Победит этот сэндвич фон? Если не ошибаюсь, из за него эти танцы?

#80

seurf писал(а):Победит этот сэндвич фон? Если не ошибаюсь, из за него эти танцы?

Совершенно верно.
В успехе я уверен, ибо сам аллюминиевый корпус уже дал ранее весьма положительный результат. Вряд ли сейчас достигнутое испортится.

Но, признаюсь, хотелось бы чуда.
