Блок питания для MC-headamp Piccolo2
Модератор: Роман Мирошниченко
- Роман Мирошниченко
- Заслуженный Ветеран
- Сообщения: 4354
- Зарегистрирован: 09 май 2014, 13:31
- Откуда: Саратов
- Благодарил (а): 500 раз
- Поблагодарили: 179 раз
- Контактная информация:
Блок питания для MC-headamp Piccolo2
Корпус на подходе и нужно определяться с разъемом для подключения питания. Хитрость в том, что я хотел бы на корпусе хэдампа предусмотреть некоторые тумблеры. Хотя бы, отключение земли экрана (которая через розетку) и общее выключение устройства. Поэтому логично в кабеле питания предусмотреть дополнительные провода для этих целей. Соответственно, и разъем получается специфический.
У меня сложилось видение двух направлений решения:
1) Линейный блок питания (купить или заказать изготовить).
Тут я полностью рассчитываю на помощь форума. И конечно, прежде всего Владислава. А если, подключится и Евгений (а еще лучше возьмется за проект) - я буду просто счастлив.
Впрочем, если подскажете готовый - я его просто куплю. Сам не нашел.;
2) Батарейный блок питания.
Это уже я попробую сделать сам, ибо представляю себе, как "франкенштейна" из готовых устройств (зарядка + аккумуляторы+переключатели).
Техническое требование к питанию 24В., 0,5А. (штатный импульсный б/п 1А.)
У меня сложилось видение двух направлений решения:
1) Линейный блок питания (купить или заказать изготовить).
Тут я полностью рассчитываю на помощь форума. И конечно, прежде всего Владислава. А если, подключится и Евгений (а еще лучше возьмется за проект) - я буду просто счастлив.
Впрочем, если подскажете готовый - я его просто куплю. Сам не нашел.;
2) Батарейный блок питания.
Это уже я попробую сделать сам, ибо представляю себе, как "франкенштейна" из готовых устройств (зарядка + аккумуляторы+переключатели).
Техническое требование к питанию 24В., 0,5А. (штатный импульсный б/п 1А.)
- Евгений Михеев
- Заслуженный Ветеран
- Сообщения: 4335
- Зарегистрирован: 22 май 2015, 11:52
- Откуда: Республика Коми, Ухта
- Благодарил (а): 265 раз
- Поблагодарили: 331 раз
- Контактная информация:
- seurf
- Знаток
- Сообщения: 1215
- Зарегистрирован: 12 май 2016, 19:54
- Откуда: Волгоград
- Благодарил (а): 248 раз
- Поблагодарили: 208 раз
- Контактная информация:
Не понял вопроса: импульсный есть, видел, розеточный. Вот посерьезнее.
Но тоже импульсный. Себе бы никогда его в питание корректора не поставил.
Вот такое бы поставил: http://s-audio.systems/diy/psu-without-electrolytic
Но это надо делать. Была бы универсальная плата и себе взял бы.
Плюс, надо схему преобразовать под свои требования. Но мне нравится!
Но тоже импульсный. Себе бы никогда его в питание корректора не поставил.
Вот такое бы поставил: http://s-audio.systems/diy/psu-without-electrolytic
Но это надо делать. Была бы универсальная плата и себе взял бы.
Плюс, надо схему преобразовать под свои требования. Но мне нравится!
Александр
- poty
- Профи
- Сообщения: 4923
- Зарегистрирован: 24 мар 2014, 10:00
- Откуда: Россия, Москва
- Благодарил (а): 183 раза
- Поблагодарили: 594 раза
- Контактная информация:
Это хорошо для слабого тока. Фактически, это сильно вырожденный шунт-регулятор с линейной предрегуляцией. Я сильно сомневаюсь, что выходное сопротивление будет соответствовать заявленному, особенно на НЧ. И чем больше будет ток, тем хуже вся эта схема будет работать. В таком случае уж лучше тогда применить чистый шунт-регулятор.seurf писал(а):Вот такое бы поставил: http://s-audio.systems/diy/psu-without-electrolyticНо это надо делать. Была бы универсальная плата и себе взял бы.
Ну, примерно:
А плату состряпать не проблема.
Владислав
- Роман Мирошниченко
- Заслуженный Ветеран
- Сообщения: 4354
- Зарегистрирован: 09 май 2014, 13:31
- Откуда: Саратов
- Благодарил (а): 500 раз
- Поблагодарили: 179 раз
- Контактная информация:
- poty
- Профи
- Сообщения: 4923
- Зарегистрирован: 24 мар 2014, 10:00
- Откуда: Россия, Москва
- Благодарил (а): 183 раза
- Поблагодарили: 594 раза
- Контактная информация:
Я уточню.
У нас есть большое количество путей, по которым можно идти. Схемы - это, конечно, хорошо. Сделать для одной из них плату я бы тоже, скорее всего, взялся бы, если бы была известна конструктивная направленность её использования и перечень применяемых деталей. Проблема - в выборе пути и отладке выбранной схемы. И то, и другое, как показывает практика, довольно серьёзные временнЫе затраты. К тому же отлаживать чужие конструкции можно, но только с опытом приходит прозрение и результат может быть не тот, что написан в статьях.
Поэтому я сейчас опасаюсь ввязываться в проекты, которые могут затянуться надолго и принести только разочарование. Если Евгений сможет рассчитать и отладить (не без моей помощи, конечно, я в помощи не отказываю) любую выбранную конструкцию, я готов превратить её в плату или Евгений сможет сделать это на своих чудо-макетках.

У нас есть большое количество путей, по которым можно идти. Схемы - это, конечно, хорошо. Сделать для одной из них плату я бы тоже, скорее всего, взялся бы, если бы была известна конструктивная направленность её использования и перечень применяемых деталей. Проблема - в выборе пути и отладке выбранной схемы. И то, и другое, как показывает практика, довольно серьёзные временнЫе затраты. К тому же отлаживать чужие конструкции можно, но только с опытом приходит прозрение и результат может быть не тот, что написан в статьях.
Поэтому я сейчас опасаюсь ввязываться в проекты, которые могут затянуться надолго и принести только разочарование. Если Евгений сможет рассчитать и отладить (не без моей помощи, конечно, я в помощи не отказываю) любую выбранную конструкцию, я готов превратить её в плату или Евгений сможет сделать это на своих чудо-макетках.
Владислав
- Евгений Михеев
- Заслуженный Ветеран
- Сообщения: 4335
- Зарегистрирован: 22 май 2015, 11:52
- Откуда: Республика Коми, Ухта
- Благодарил (а): 265 раз
- Поблагодарили: 331 раз
- Контактная информация:
- Роман Мирошниченко
- Заслуженный Ветеран
- Сообщения: 4354
- Зарегистрирован: 09 май 2014, 13:31
- Откуда: Саратов
- Благодарил (а): 500 раз
- Поблагодарили: 179 раз
- Контактная информация:
- poty
- Профи
- Сообщения: 4923
- Зарегистрирован: 24 мар 2014, 10:00
- Откуда: Россия, Москва
- Благодарил (а): 183 раза
- Поблагодарили: 594 раза
- Контактная информация:
Ну, во-первых, раскройте интригу-то!
Про корректор. На ОУ?
Я могу передать экспериментальные платы, но они могут не подойти. Для таких напряжений, впрочем, сложно придумать что-нибудь простое и эффективное. До своего низковольтного шунт-регулятора я ещё не дошёл, а комбинации хорошего выходного тока, относительно высокого напряжения и низких шумов в интегральном исполнении я не нашёл.
Впрочем, для ОУ можно использовать двуполярное питание, тогда в нужный диапазон вмещаемся.

Я могу передать экспериментальные платы, но они могут не подойти. Для таких напряжений, впрочем, сложно придумать что-нибудь простое и эффективное. До своего низковольтного шунт-регулятора я ещё не дошёл, а комбинации хорошего выходного тока, относительно высокого напряжения и низких шумов в интегральном исполнении я не нашёл.
Впрочем, для ОУ можно использовать двуполярное питание, тогда в нужный диапазон вмещаемся.
Владислав
- Роман Мирошниченко
- Заслуженный Ветеран
- Сообщения: 4354
- Зарегистрирован: 09 май 2014, 13:31
- Откуда: Саратов
- Благодарил (а): 500 раз
- Поблагодарили: 179 раз
- Контактная информация:
- seurf
- Знаток
- Сообщения: 1215
- Зарегистрирован: 12 май 2016, 19:54
- Откуда: Волгоград
- Благодарил (а): 248 раз
- Поблагодарили: 208 раз
- Контактная информация:

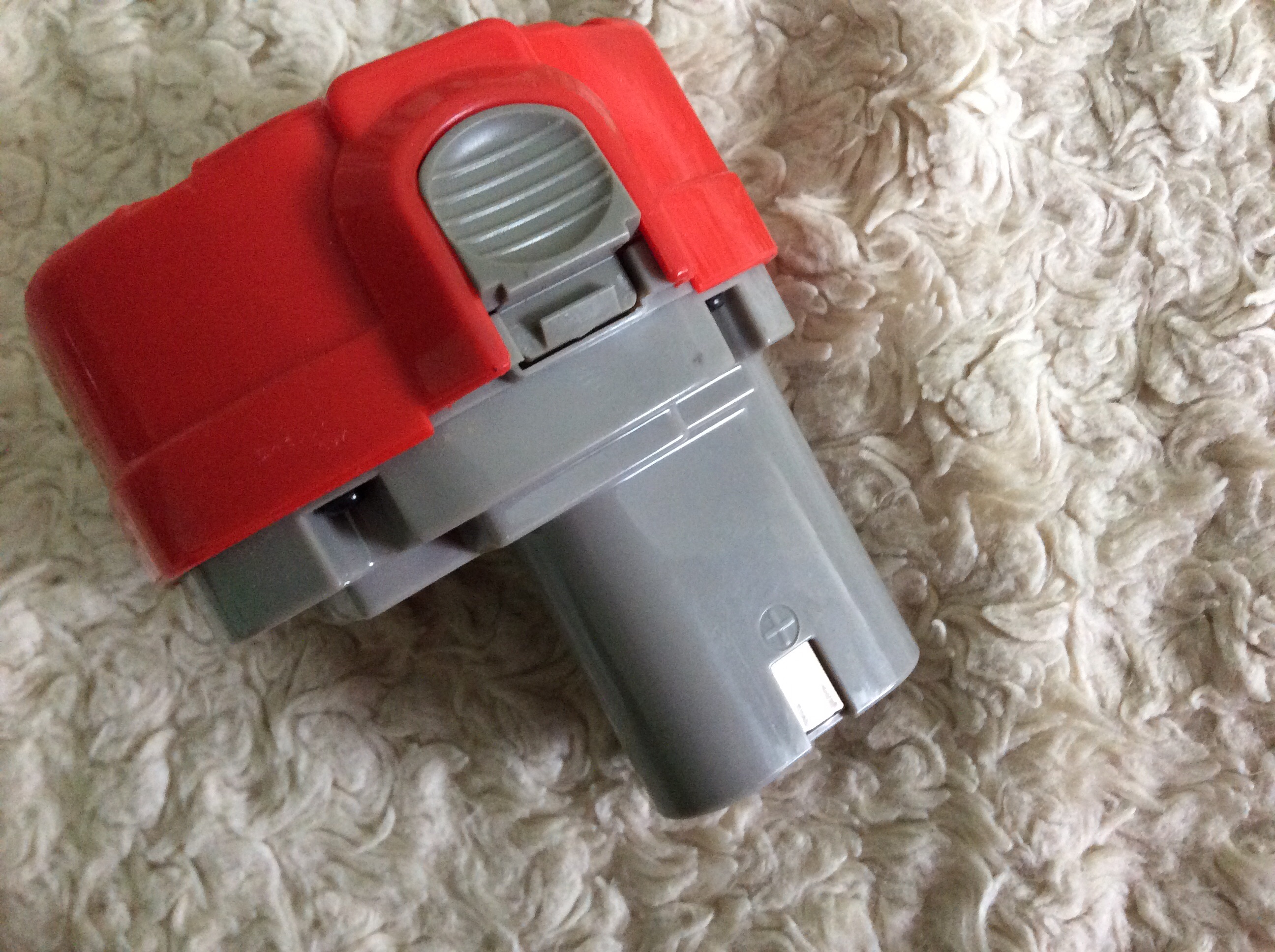

Этот вариант Вы можете самостоятельно опробовать и нам поведаете, если заморочитесь. В сравнении со штатным упрощенным блоком. Даже очень интересен результат сравнения. Там делов то два аккумулятора от Mikita по 12 V последовательно соединить. А то гуляют полностью противоположные мнения. Кто то на балконе автомобильные аккумуляторы для этого держит. А кто то хаит такой вариант. Сам это проверить не могу, 400 V из аккумуляторов не наберёшь. Балкон рухнет.меня сейчас самый важный аспект - вносимые шумы. На батареях им откуда взяться?
Или я слишком просто это себе представляю?![]()
Что типа такого. Сейчас с этим добром проблем нет.
Александр
- poty
- Профи
- Сообщения: 4923
- Зарегистрирован: 24 мар 2014, 10:00
- Откуда: Россия, Москва
- Благодарил (а): 183 раза
- Поблагодарили: 594 раза
- Контактная информация:
Правильная мысль.seurf писал(а):Этот вариант Вы можете самостоятельно опробовать и нам поведаете
Батарейное питание логично.Роман Мирошниченко писал(а):логично "батарейное питание"?
Что Вы думаете на этот счет?
Для меня сейчас самый важный аспект - вносимые шумы. На батареях им откуда взяться?
Я уже говорил, что этот вариант был базовым в предыдущей версии Piccolo и у меня он в таком варианте отработал достаточно долго. Но вопрос удобства, конечно, очень спорный.
Шумы, за счёт химической природы генерации тока, будут в широком диапазоне частот. По большей части, я предполагаю, эти шумы должны блокироваться входным фильтром Piccolo (по аналогии с шумами переключения блока питания). Насколько эта фильтрация эффективна в этой версии - не знаю. Надо пробовать.
Владислав
- Роман Мирошниченко
- Заслуженный Ветеран
- Сообщения: 4354
- Зарегистрирован: 09 май 2014, 13:31
- Откуда: Саратов
- Благодарил (а): 500 раз
- Поблагодарили: 179 раз
- Контактная информация:
Это уже проделано в рамках испытаний Piccolo. Там даже измерения есть (не обессудьте, как мог).seurf писал(а):Этот вариант Вы можете самостоятельно опробовать и нам поведаете, если заморочитесь. В сравнении со штатным упрощенным блоком. Даже очень интересен результат сравнения.

/viewtopic.php?p=15629#p15629
/viewtopic.php?p=15644#p15644
/viewtopic.php?p=15734#p15734
Коротко скажу, что от батарей шум снижался, но это был лишь один из факторов влияющих на него. Поэтому я и заморочился с корпусом-бункером. Тему линейного блока питания поднял с подачи Владислава. Рассчитывал, что такой вариант еще лучше. Но, сам я его реализовать не смогу.
Идея же, доступной мне, реализации "батарейного питания" на готовом блоке высказана мною здесь. Надеюсь скидка на этот блок еще в силе.

Мы же пробовали уже. Для того, чтобы сделать выводы этого мало?poty писал(а):Шумы, за счёт химической природы генерации тока, будут в широком диапазоне частот. По большей части, я предполагаю, эти шумы должны блокироваться входным фильтром Piccolo (по аналогии с шумами переключения блока питания). Насколько эта фильтрация эффективна в этой версии - не знаю. Надо пробовать.
Владислав

- Роман Мирошниченко
- Заслуженный Ветеран
- Сообщения: 4354
- Зарегистрирован: 09 май 2014, 13:31
- Откуда: Саратов
- Благодарил (а): 500 раз
- Поблагодарили: 179 раз
- Контактная информация:
Да, я понял.
Значит план такой:
1) Я делаю батарейное питание и ставлю на корпус спец-разъем;
2) Если появится возможность дальнейшего апгрейда по питанию, буду думать о подключении к такому разъему.

Значит план такой:
1) Я делаю батарейное питание и ставлю на корпус спец-разъем;
2) Если появится возможность дальнейшего апгрейда по питанию, буду думать о подключении к такому разъему.
poty писал(а):Когда этот гул снизится до неслышимых пределов, "вылезут" другие шумы.
Из этого я делаю вывод, что такой фильтр возможен и как внешнее устройство? На выходе с батарей.poty писал(а):По большей части, я предполагаю, эти шумы должны блокироваться входным фильтром
