Корпус для 6С52Н ММ-фонокорректора POEMA'NU

#1

Сообщение Роман Мирошниченко » 26 мар 2016, 13:19

Ветка самого проекта - /viewtopic.php?f=92&t=257

В разработке исходим из аналога корпуса для предусилителя, ибо пока эти устройства видятся в паре.

Размеры корпуса:
Ширина:
- внешний размер 430 мм. (по панели) - 5 мм. х2 (отступы) = 420 мм.;
Глубина:
- внешний размер 300 мм. (без накладной фронтальной панели);
Высота:
- внешний размер 90 мм. (по панели) - 5 мм. х2 (отступы) = 80 мм.;

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

Экранирование.

#2

Сообщение Роман Мирошниченко » 26 мар 2016, 13:34

Задача:
poty писал(а):Входные разъёмы фонокорректора должны быть спрятаны за медным экраном. За экраном также должно располагаться реле переключения входов. Для его "питания" провода через экран проводятся через проходные конденсаторы. Аудио плата также должна быть заэкранирована (желательно сталь + медь/алюминий).
Как я понимаю, экранам в этом корпусе придется уделить особое внимание.

Вариант №1
zyu писал(а):На всякий случай - у меня есть медный скотч (я им делаю экранировку полостей гитар) - отрезок 1 метр ширина 5 см. Клейкий слой токопроводящий.
poty писал(а):Если не жалко, то применить можно. Вопрос - на что его наклеивать (т.е., нужна основа всё равно)?
По-моему, вполне хороший вариант, если предусмотреть несущие стенки экрана из стали.

Вариант №2
poty писал(а):Нет, алюминий тоже будет неплох. Идеально, конечно, покрытая медью сталь или мю - металл, но мы сделаем отлично в любом случае.
Роман Мирошниченко писал(а):Мю-металл = Пермалой, так понятнее. Только не ясно где его берут.
http://www.ebay.com/sch/Metals-Alloys-/ ... 15&_nkw=mu metall

Вариант №3
Нанесение меди на стальные пластины корпуса методом гальваники.
[upd=1459674650][/upd]
Один из вариантов, что я вижу - приварить лабиринт экранов к днищу и отдать на гальванику. Может даже и крышку тоже. Чтобы замкнутое пространство внутри экрана получить. Вот, хорошо бы это потом внутри не красить! Пусть будет медь видна. Можно бесцветным лаком покрыть, чтобы не окислилась. :think: Я пока не знаю, как это сделать... Это буду обсуждать позже. Все упрется в доступность конкретных технологий.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

Панельки для монтажа нувисторов.

#3

Сообщение Роман Мирошниченко » 26 мар 2016, 13:48

Задача:
poty писал(а):где-то местно достать пару полосочек алюминия примерно 70 х 40 х 4 мм? Я хотел сделать держатели для нувисторов.
poty писал(а):Нужен именно конструктивный элемент, теплоотвод не важен. Нувисторы греются примерно до 150 градусов
poty писал(а):Роман, а можно заказать вместе с корпусом примерно с десяток пластин (металлических, желательно алюминиевых) 30х30мм с отверстием 10мм по центру и 4 отверстиями диаметром 3мм и отступом 5мм от каждого края в каждом из углов.
Решение:
Роман Мирошниченко писал(а):Я панельки под нувисторы обозначил в "Искре". Думаю сделают.
Панель под нувистор.jpg
Два момента:
- Я считаю, что такая панель должна быть видовым элементом. Она несет на себе изюминку проекта. Должна быть выполнена красиво и выделяться на фоне остальных элнментов. тем более, что сами нувисторы красотой не блещут.;
- Так, как в качестве материала пока предполагается алюминий, планирую изготовление панелей (с запасом) одновременно с элементами декоративной отделки панелей. Думаю, это будет весьма скоро.

Как вариант, я бы переработал форму панели так, чтобы она зажимала нувистор подобно клипсе. И, раз уж нувисторов четыре, панель можно сделать единую (или две под два каждая). Чтобы нанести на нее обозначение какое-нибудь. :think: Подумаю на эту тему.
Например:
Панель под НУВИСТОР в3 copy.jpg
Если есть другие идеи или примеры - я внемлю!

Поиск образа и имени.

Исходим из аналога корпуса для предусилителя, ибо пока эти устройства видятся в паре. Попробую уже предложить образ.
%D0%A4%D1%80%D0%BE%D0%BD%D1%82%D1%8B%20%D0%BF%D1%80%D0%B5%D0%B4%2B%D1%84%D0%BE%D0%BD%D0%BE%D0%BA%D0%BE%D1%80%D1%80%D0%B5%D0%BA%D1%82%D0%BE%D1%80%20copy.jpg
Будет нужно ИМЯ. И хотелось бы сразу понять, будут ли какие-либо переключатели еще на фронтальной панели (кроме вкл/выкл и селектора).

Евгений, вот в том числе из-за этого, я хотел переместить селектор входов на предусилителе в право, чтобы на двух устройчствах идентичные переключатели располагались в одинаковых места. Думаю, стоит так и сделать (я про предусилитель). :think:

Думаю стоит перенести сюда посты про панельки под нувисторы и обсуждение экранирования.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#4

Сообщение poty » 26 мар 2016, 14:32

Роман Мирошниченко писал(а):Попробую уже предложить образ.
А что? Есть преемственность! :-) Только без ручки смотрится уже не так интересно! :-) Есть предложение объединить этот вопрос с
Роман Мирошниченко писал(а):Будет нужно ИМЯ. И хотелось бы сразу понять, будут ли какие-либо переключатели еще на фронтальной панели (кроме вкл/выкл и селектора).
В данном случае, так как прототип не вышел на стадию законченного изделия, и мы-таки сделали в нём довольно серьёзные изменения, я бы предложил название:
POEMA nu
При этом, "nu" можно было бы вынести на место отсутствующей средней ручки в таком же (или чуть меньшем) круглом углублении, как под ручку.
Никакие другие переключатели не планируются.
Роман Мирошниченко писал(а):Вариант №3Нанесение меди на стальные пластины корпуса методом гальваники.
Это было бы классно! Только, наверное, дорого...
Роман Мирошниченко писал(а):И, раз уж нувисторов четыре, панель можно сделать единую (или две под два каждая). Чтобы нанести на нее обозначение какое-нибудь. Подумаю на эту тему.
Я тоже над этим думал. На отдельных держателях остановился лишь для того, чтобы не привязываться на данном этапе к разрабатываемой плате. Кстати, электрической изоляции корпуса от панели не требуется и она будет заземлена, так что вполне возможно использовать конструктивно ещё и как экран.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#5

Сообщение Роман Мирошниченко » 26 мар 2016, 15:34

poty писал(а):POEMA nu
Мне сразу нравится, я люблю скрыто присутствовать! :twisted:

[upd=1458996079][/upd]
Насчет гальваники.

Я все равно буду прорабатывать этот вопрос. Меня интересует покрытие под хром. Оно мне в принципе нравится. Я думаю, стоит придерживаться четырех оформительских клише:
- черный сатин;
- черный глянец;
- серебро сатин;
- хром глянец.

Это позволит компоненты интегрировать в любую систему. Элементы иных цветов (золото, бронза, красный, синий и пр. пр.) допускать лишь как вкрапления.

Ян сказал, что перед хромированием под зеркало покрывают медью. Так что все одно к одному складывается. Нужно только плять по течению и собирать однородности воедино.

В любом случае, я приценюсь.

[upd=1458996231][/upd]
poty писал(а):При этом, "nu" можно было бы вынести на место отсутствующей средней ручки в таком же (или чуть меньшем) круглом углублении, как под ручку.
Идею понял. Но, я бы написал "нувистор" полностью (пусть и по английски). "Nu" вызывает у меня асоциации с "обнаженкой". :smile:

[upd=1458996305][/upd]
Я вынашиваю идею прорезать логотип насквозь. И подсветить изнутри. Можно и с псевдоручкой что-то так-же обыграть.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#6

Сообщение poty » 26 мар 2016, 15:46

Роман Мирошниченко писал(а):"Nu" вызывает у меня асоциации с "обнаженкой".
Эпатаж не помешает! :-) А так - обнажённый нерв музыки! :-) Чем не концепция? :)
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#7

Сообщение Евгений Михеев » 26 мар 2016, 15:47

А я в танке :oops: Расшифруйте мне это, пожалуйста :-)
POEMA nu
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#8

Сообщение Роман Мирошниченко » 26 мар 2016, 15:47

poty писал(а):Я тоже над этим думал. На отдельных держателях остановился лишь для того, чтобы не привязываться на данном этапе к разрабатываемой плате.
Можно и привязаться. просто единая панель будет крепиться в те же места, что и четыре отдельные. Нужно сначала продумать способ зажима нувистора в панели. У Херана мне не нравится - топорно. Я набросаю пару вариантов для обсуждения.

У нувистора корпус-то вообще крепкий? Или это алюминий, подобно экрану на лампах?

[upd=1458996518][/upd]
poty писал(а):Эпатаж не помешает!
Оставляем! :twisted:

[upd=1458996713][/upd]
zyu писал(а):А я в танке Расшифруйте мне это, пожалуйста
POEMA nu
PO(ПОтапов)EM(Евгений Михеев)А (для аналогии с ПОЭМА) nu (нувистор)

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#9

Сообщение Евгений Михеев » 26 мар 2016, 15:54

Спасибо!
Кстати, мне нравится :-)
И nu тоже, эдакая фишка)
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#10

Сообщение Роман Мирошниченко » 26 мар 2016, 16:03

Тогда "УТВЕРЖДЕНО". Буду искать образ реализации этого логотипа.

Вариант с псевдоручкой очень хорошая идея - можно делать однообразные декоративные панели. Мне сейчас не очень нравится в разработанном корпусе условный фронт. Он слишком категорично требует накладку. Я думаю, что сразу закажу к нему ее из стали. Сразу со всеми отверстиями. :think: Не понадобится - выброшу. Зато если на ней придется наносить надписи или ее в гальванику отдавать - уже есть. Надо обдумать это решение. Все равно в корпус еще можно коррективы вносить.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#11

Сообщение Роман Мирошниченко » 26 мар 2016, 16:45

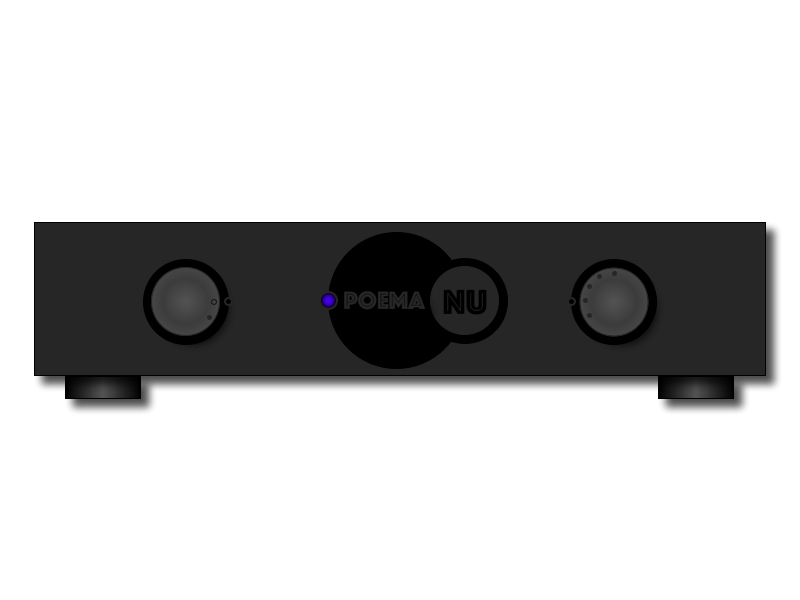

Фронт copy.jpg
В.1
Фронт в2 copy.jpg
В.2
Фронт в2 nu2 copy.jpg
В.3
Фронт в2 nu3 copy.jpg
В.4
Мне пока не очень нравится. Но, идея псевдоручки все-таки хороша. Можно будет крышку не переделывать - оставить три полосы перфорации.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#12

Сообщение Евгений Михеев » 26 мар 2016, 20:45

вариант 2 интересней остальных, как по мне.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#13

Сообщение Роман Мирошниченко » 27 мар 2016, 01:14

zyu писал(а):вариант 2 интересней остальных, как по мне.
Я тоже к нему возвращаюсь периодически в мыслях.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#14

Сообщение poty » 27 мар 2016, 02:18

Корпус нувисторов мягкий. Это нужно учитывать.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#15

Сообщение Роман Мирошниченко » 27 мар 2016, 07:16

Спасибо, я так и предполагал. Значит, нужен более интеллигентный зажим. Под винтик например. Я ни как не найду, как их крепят в принципе. :spy:

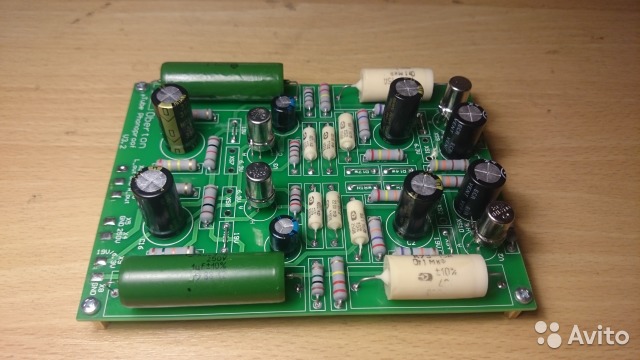

Получается, они у всех висят на ножках... Как-то не технологично, учитывая мягкость последних. :think:
А вот такой корпус нувистора наталкивает на идею выточить под него панельку токарным способом.
Впрочем, это будет явно дороже.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#16

Сообщение poty » 27 мар 2016, 10:17

Поэтому я предлагал явно избыточное (на 0,5мм) отверстие с учетом того, что будет некий легкий демпфер между корпусом и стенками пластины.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#17

Сообщение Роман Мирошниченко » 03 апр 2016, 12:11

Да, я это понял. Но, демпфер ухудшит теплоотвод. :think:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#18

Сообщение poty » 03 апр 2016, 13:34

Теплоотвод нам не важен.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#19

Сообщение Роман Мирошниченко » 03 апр 2016, 14:07

Я вот как думаю:
- корпус нувистора металлический и он греется;
- корпус очень небольшой и панелька (толщиной 4 мм.) закроет занчительную часть поверхности;
- т.е., ее применение ухудшит теплоотвод корпуса.

Не перегреется? :think:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#20

Сообщение poty » 03 апр 2016, 14:25

Сомневаюсь. Они предназначены для работы в очень жёстких условиях.
Владислав

Ответить
