antiRIAA для самостоятельной сборки

[Tos]

Надо придумать как в простых условиях проверить характеристики фонокорректора. Цепочку анти-RIAA собрать и проверить АЧХ?

[seurf]

Надо придумать как в простых условиях проверить характеристики. Цепочку анти-RIAA собрать и проверить АЧХ?

надо пластиночку по слушать и будет все сразу понятно. Чай не HiEnd? Ведь "простой"? Если нет готовой Анти-RIAA.

[Tos]

надо пластиночку по слушать и будет все сразу понятно.

Ушами-то послушаем, не хай-энд конечно. Интересно объективные характеристики снять.

[poty]

Собрать анти-RIAA можно довольно просто. Схем полно, можно и самим рассчитать, невелика наука. Здесь, на форуме, собирали по схеме Хагермана, но я бы советовал схему по Allen Wright (по моим ушам давала более близкий реальности результат, да и по приборам тоже была точнее).

[Евгений Михеев]

Ну да, Хагермановскую делал, очень просто все там.

[Tos]

я бы советовал схему по Allen Wright

сделаем финт ушами. Раз цепочка хороша, и тема про китайцев, то закажу у китайцев готовую платку с анти-RIAA, пригодится для тестирования.

[poty]

С языка сняли! На меня тоже экземплярчик зарезервируйте! А то всё навесом да навесом!

[Tos]

Правильно ли я нашел схему?



Отправлено спустя 1 час 14 минут 40 секунд:

На меня тоже экземплярчик зарезервируйте!

запросто

[poty]

Не думал, что ссылки на исходную схему Allena куда-то пропадут... Приведённая схема мне не знакома. Дома у меня должна нужная схема сохраниться, но быстро я её не найду. Тогда уж лучше использовать модифицированную схему Липшица и Юнга. Она, по-моему есть в Википедии...
Да, вот!

[Tos]

Если других дополнений нет, то запилю эту схему. Может будут какие-то пожелания к конструктиву? я то делаю просто..

[poty]

Ну, о двух каналах - я не говорю, и так понятно!
Второе, для оценки шума полезно было бы иметь возможность закорачивать вход (выход на фонокорректор).
Третье, лучше сделать как у Хагермана - выход на ММ и МС (два входа: левый и правый каналы; 4 выхода).
Если есть возможность, включить RCA непосредственно в плату.
Думаю, другие мои хотелки пока не очень актуальны.

[Tos]

Да, вот!

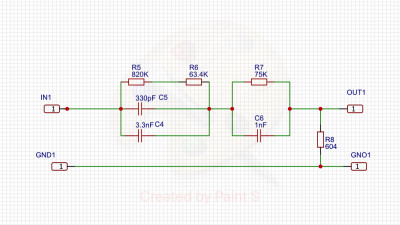

Удалось подобрать в наличии следующие номиналы. Точность большинства 1%

Отправлено спустя 24 минуты 59 секунд:

Третье, лучше сделать как у Хагермана - выход на ММ и МС (два входа: левый и правый каналы; 4 выхода).
Если есть возможность, включить RCA непосредственно в плату.

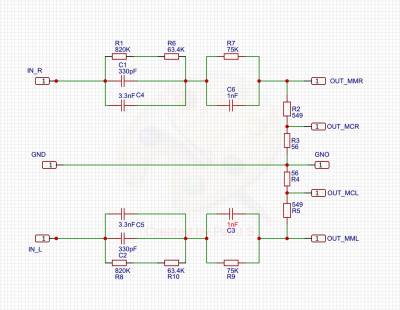

тогда давайте дорисовывать схему

RCA могу вставить, но нужна модель для EasyEDA, конструктивно много разных, какой выбирать

Отправлено спустя 1 минуту 4 секунды:

полезно было бы иметь возможность закорачивать вход (выход на фонокорректор).

чем замыкать? кнопку, тумблер..?

[poty]

Неплохо. На всякий случай можно добавить параллельных мест для конденсаторов и резисторов фильтра (ну, если у кого-то возникнет желание чего-нибудь потвикать).
EasyEDA у меня нет. Думаю, удобнее всего применить угловые, так, чтобы подключение осуществлялось параллельно плоскости платы. Так и механически будет крепче. Не думаю, что нужно загоняться с золотом.
Замыкать лучше тумблером, подобрать какой-нибудь миниатюрный (типа этого); или полосковый переключатель. Нужно два контакта как минимум на включение.

[Tos]

Думаю, удобнее всего применить угловые, так, чтобы подключение осуществлялось параллельно плоскости платы

а есть какие-нибудь примеры, хотя бы габариты размеры

[poty]

Например, на mouser: https://ru.mouser.com/Connectors/Audio- ... vuZ1z0z2qr
Там есть и с моделями посадочных мест уже.

[Tos]

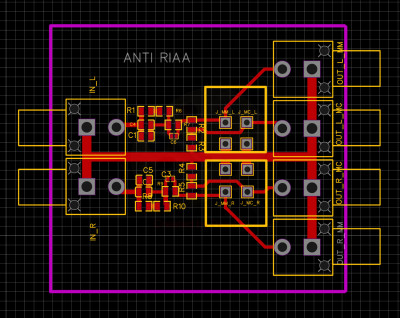

нашел одиночные RCA, контакты для тумблеров размещу вручную, разметил их на схеме J. Получается примерно так:

[poty]

Хорошо. Я только немного не понял, как будут включаться тумблеры? Ведь у нас получается по 2 цепи переключения на выходе?

[Tos]

тумблеры, по одному на канал, каждый с двумя группами контактов. При включении обе группы контактов замыкают выходы ММ и МС на землю. Или я не правильно понял идею?

[poty]

Да это я не продумал всё до конца. Ориентировался на то, что будет один тумблер, но так как выхода два, то так не получается.

[Tos]

сделал 4 дырки под тумблеры, можно ставить по желанию

что-то поправить?
