Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

[poty]

Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43

Принципиальная схема усилителя

Принципиальная схема БП

[Евгений Михеев]

Короче вот так получается
На обоих трансформаторах (второй тоже для верности замерил - у него доли ома отличаются, но в целом картина едина)

Отправлено спустя 49 минут 58 секунд:
И еще такой момент - работая с 1 каналом меня 2 лампы местами.
Первое положение - лампы А и Б - токи 60,5/54 (дисбаланс 3.25мА)
Второе положение - лампы Б и А - токи 56.5/59 (дисбаланс 2.5мА)
Тоесть сменив лампы местами я перенес лампу с большим током в другую позицию и разброс по току уменьшился.

[wowdima]

Что по итогу с балансиром катодов?Имеет ли автомат место быть?Пробовали на LM317???

[Евгений Михеев]

В сутках 24 часа, в неделе 7 дней Пока не было свободного времени, много заказов на фонокорректоры, своими хотелками я занимаюсь во вторую очередь после заказов.

[wowdima]

Я сделал небольшой блок,радиатор,плата с LM317,сопротивление между катодами 18 ом,но испытать не успел,попал в больницу.Выйду,проведу тесты.Еще момент,с балансом как у Брюса,LM 317-совсем не греют ся,все регулируется при этом,и выходные тр-ты тоже холодные???

[Евгений Михеев]

попал в больницу.

Желаю скорейшего выздоровления!

Еще момент,с балансом как у Брюса,LM 317-совсем не греют ся,все регулируется при этом,и выходные тр-ты тоже холодные???

У меня выходные начинают греть ощутимо через часа 2-3 громкого прослушивания, в зависимости от времени года. LM холодные, но у меня очень большие радиаторы, по сути, в ширину всей боковой стенки корпуса. Точнее, боковая стенка это и есть радиатор

[wowdima]

Запустил я балансир,на LM317.Между катодами 18 ом.Одна пара 60-64мА,вторая 58-66мА.Менял лампы местами,в одном из вариантов 62-62мА и непонятные 55-48мА.Лампы не подбирал 6п3с.Но самое главное,что с Брюса вариантом могу четко установить 62-62-62-62мА и звучит хорошо.А вот в вариантах с автобалансиром на большой громкости,идут искажения и хрипы.
Вспомнил про ветку Манакова РР 6н9с+6п3с.Там про Брюса усилитель:вопрос-вместо 25ом,могу я поставить 47ом регулятор как это критично?
Ответ:Не очень критично, но лучше поставить 15 Ом, а при подобранных лампах
вообще обойтись без него.

Поменял одну из ламп,где было 58-66мА,и удалось добиться 62.8-62.2-62.3-62.7мА.Решил 1 и 4 лампу поменять местами,но токи разбежались.Еще заметил,если баланс ровный,то на резисторе между катодами(у меня 18ом) напряжение 0 вольт,а вот когда было 58-66мА,напряжение на этом резисторе добегало до 90мВ.Час прослушки 62.7-62.3-61.6-63.4.Не держит эта схема баланс толком.Надо искать что то другое.

[poty]

wowdima, что-то здесь:

55-48мА

не так.

Час прослушки 62.7-62.3-61.6-63.4.Не держит эта схема баланс толком.

"схема Брюса" также не приспосабливается к изменению тока.

в вариантах с автобалансиром на большой громкости,идут искажения и хрипы

если сравнивалось на одинаковой громкости, то это, действительно, отрицательный результат. У нас есть seurf, у которого работает автобалансировка, может он выскажется?

[wowdima]

Вернул по схеме Брюса,четко выставил баланс.Хрипы и искажения ушли.На одной 317 1.24В,на второй 1,25В.Но опять после дросселей поставил электролиты в БП,150мкх400В,и через час прослушки(может и раньше,замер сделал через час),анодное упало с 360 до 350 вольт,переменка с трансформатора упала с 302 до299 вольт.У меня дросселя Д30,там 1-2 основная обмотка,3-6 компенсационная.Сейчас они включены последовательно.Может надо 1-2 и всё?Или убрать их вовсе?
Ставлю усилитель Манакова,может придираюсь,но он звучит собраней,тверже.А Брюса,звук как рассыпаный.На малой громкости,как ступенька
.

[seurf]

У нас есть seurf, у которого работает автобалансировка, может он выскажется?

в расплох, как говорится. У меня на боковой стенке моноблоков, есть гнезда и соответствующая ответная часть, проводной хвост с жесткими контактами на планке, что бы на лету можно было контролировать ток ламп. Но честно признаться, я уже забыл даже, где лежит этот измерительный хвост, так давно я уже не контролирую внутренние процессы в моно блоках. Поищу его, проведу измерения, доложу результат. Даже при замене ламп не сподобился это сделать: лучшее-враг хорошего!

[wowdima]

Доброго всем.Кто нибудь победил вопрос с автобалансировкой?

[Евгений Михеев]

wowdima, доброго времени. Я не победил - поставил 2 потенциометра в итоге, так как лицевая панель уже едет и надо заказчику усилитель сдавать - в целом время пришло.

[wowdima]

Доброе.Так и я поступил.Оставил потенциометры.Кстати применил 22 ом,наши СССР выпуска.Отличные изделия!

[Евгений Михеев]

wowdima, в моем усилителе такие, хорошие, мне нравится, что они тактильно чувствуются, как по дорожке двигаются, из за навивки провода. Шаги такие, ощущаемые.

[Евгений Михеев]

И все бы ничего, только стеклышко поставить темное

Но нет, сдэк решили навалить мне радости

И помяли угол лицевой панели, притом верхний

[Роман Мирошниченко]

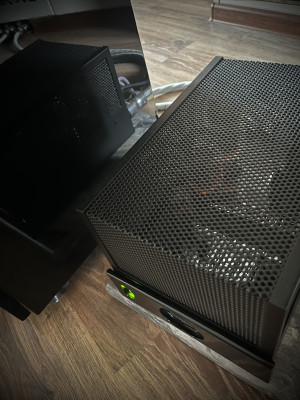

Хорошо,вот ваши моноблоки от Брюса,там тоже перфорированая крышка,вы ее можете трогать?

Трогать можно. Иногда снимаю кожух (крышку) прямо с работающего усилителя - без проблем.
Перфорированный кожух дает интересный эффект - тепло вверх уходит. Мои моноблоки стоят рядом с акустикой в рояльном лаке - за столько лет все в порядке. Нагрев не значительный. Без него колонка осязаемо сильнее нагревается, но тоже не критично.

[Роман Мирошниченко]

Доброго всем.Кто нибудь победил вопрос с автобалансировкой?

Здесь много мук было из-за разбалансировки ламп в моих моноблоках. Это еще и к апгрейдам было приурочено...

Считаю необходимым сказать, что увы - это проблема ламп. С тех пор я не раз менял лампы - если лампы хорошие, балансировку поправляю раз в 2-3 месяца. Да и уходит не значительно... Все стабильно.

P.S. Усилители столько лет радуют. Была эпопея с покупкой драйверных ламп. Длинная цепочка получилась покупки их на eBay. И ценник в итоге вырос прилично. Но, купил с запасом зато. Так что, каждый день по два-три часа музыки и без поломок.

А вот преамп и фонокорректор сейчас не в строю. Но, об этом в их ветках отпишусь. Помощь нужна мне с ними

[Евгений Михеев]

А вот преамп и фонокорректор сейчас не в строю. Но, об этом в их ветках отпишусь. Помощь нужна мне с ними

Значит пора полечить. Благо все решаемо)
