Там выступает на пару миллиметров, Я скомбинировал две короткие стойки и получил искомую длину.

poty писал(а):Здесь нужно иметь возможность легко заменить плату управления. Наверное, лучше её разместить сверху.

Это да, но в противовес - расположение отверстий в перегородке. Они снизу, если эту плату разместить снизу - не будет восходящих проводов. Я тогда прикину, если замена не вызовет сложных манипуляций - поставлю снизу. Если сложно - уведу ее наверх.

#302

Не совсем понял. А что за стойки?

Евгений Михеев писал(а):Это да, но в противовес - расположение отверстий в перегородке. Они снизу, если эту плату разместить снизу - не будет восходящих проводов. Я тогда прикину, если замена не вызовет сложных манипуляций - поставлю снизу. Если сложно - уведу ее наверх.

Согласен. Я думаю, отпаивать/откручивать придётся кучу всего при любом расположении, так что местоположение должно быть как надо.

#303

Пока не забыл. У нас были в запасе кольца феррита, на какие провода мы их одеваем?

#304

Феррит на провода:
- между выпрямителем и стабилизатором накала;
- между стабилизатором накала и ПЛ;
- между БП 5В и платой управления.

Трансфлюктор - на провода от ПЛ до реле переключения входов. Желательно сделать виток обоими проводами.

#305

Евгений Михеев писал(а):Далее вопрос - плата управления и плата выпрямления стабилизации дежурного блока питания будут у нас в 2 этажа? Если да, то, как я понимаю, плата управления снизу, стабилизация на втором этаже. Верно?

poty писал(а):Я думаю, отпаивать/откручивать придётся кучу всего при любом расположении, так что местоположение должно быть как надо.

Я хочу сказать, что если с платой управления все пойдет нормально и она расположится внизу, то ее может и видно-то не будет? Тогда мы ее и переделывать не станем. Пусть остается ЗЕЛЕНОЙ.

Так что размещайте все исходя из принципа наибольшей целесоообразности.

Я очень переживаю за самый большой трансформатор, мы предполагали его покрутить, чтобы найти наименьшую толщину в диаметре.

#306

Сегодня утром удалось примерить самый большой трансформатор, его лепестки находятся в 1.5-2 мм от корпуса, думаю, одев термоусадку, получится не соприкасаться с поверхностями. По пути на работу купил необходимые винты для крепления трансов к корпусу, сегодня планирую это сделать и досверлить прокладки под ножки с установкой последних. Короче говоря, начинаем с механики.
Вопрос Владиславу - освежите в памяти - земляной вывод с разъема сети ведем на плату с конденсатором+ резистором?

#307

Евгений Михеев писал(а):земляной вывод с разъема сети ведем на плату с конденсатором+ резистором?

Нет. От разъёма - прямиком на клемму заземления! А уже от неё - на плату.

#308

Итак, при установке плат одной над другой зеленой не видно.

Что еще заметил - разьемы для накала у нас смотрят наверх, в этом случае было бы лучше, чтобы отверстия в "танке" были сверху, а так прийдется заменить провода накала на более длинные, нежели впаяные сейчас.

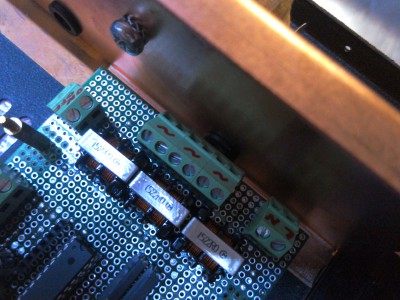

По плате Яна - разъемы получились смотрящими в стенку в упор, поэтому я не стану, скорее всего, использовать отверстие в перегородке, которое рядом с разъемами, а использую следующее.

#309

Плату с разъёмами накала можно перевернуть, правда, для этого придётся удлиннить стойки.
С платой Яна - да, здесь недосмотрели. Не думаю, что здесь надо что-то серьёзное делать.

#310

poty писал(а):Плату с разъёмами накала можно перевернуть, правда, для этого придётся удлинить стойки.

Я думал об этом сегодня весь вечер. По плюсам понятно, по минусам (если перевернуть оба канала) - закроются подстроечники и доступ к перемычке, которую мы пока не устанавливали (для снижения шума).

[upd=1472332567][/upd]

poty писал(а):С платой Яна - да, здесь недосмотрели. Не думаю, что здесь надо что-то серьёзное делать.

Тут даже плюс - используем это отверстие для земляного провода.

#311

Подстроечники нам уже не пригодятся. Перемычка - да... есть сложность...

#312

Надо подумать, конечно.
Я маленький отчет тем временем предоставлю.

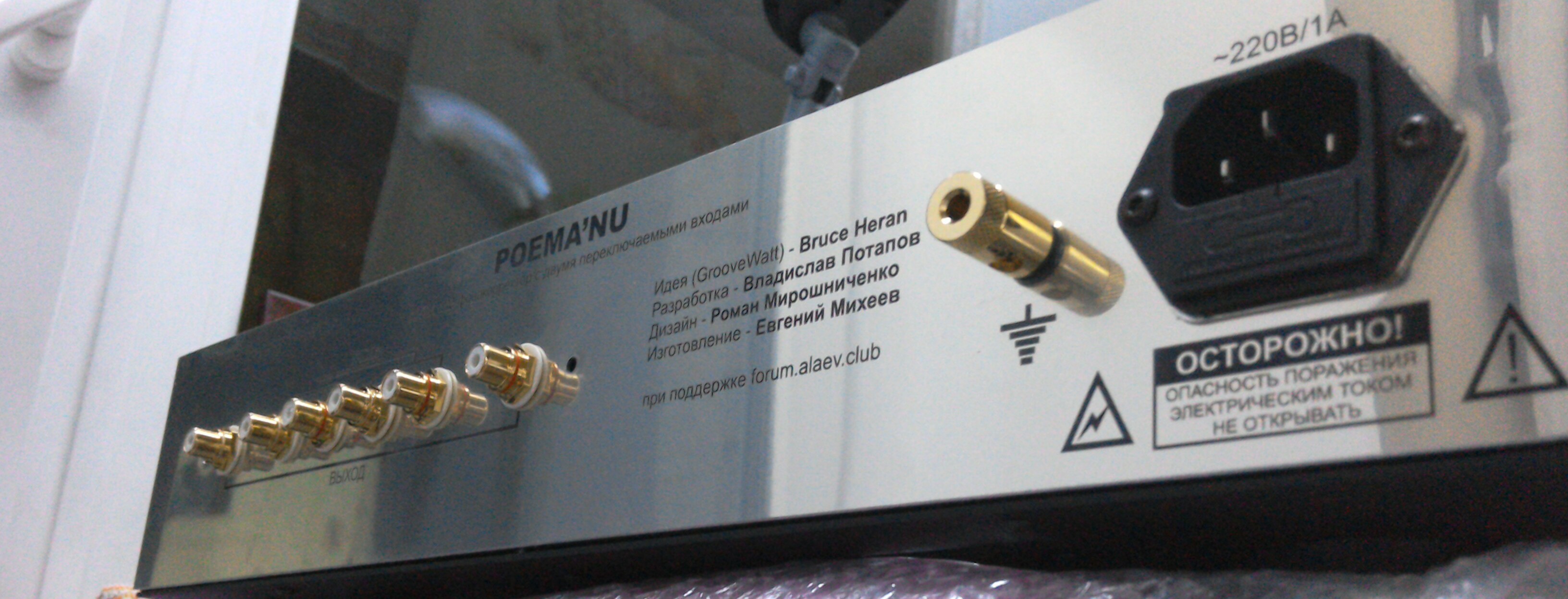

#313

Выглядит круто!

#314

Ого, уже красота наружу полезла!!!

Даже жаль, что в моей тумбе не видно задников аппаратов. Они получились красивее фронтов.

#315

poty писал(а):Перемычка - да... есть сложность...

У меня за ночь созрела мысль. Можно сделать перемычку на проводах временную, так даже удобно будет проверить, с какой из перемычек шума меньше. А потом заменить проводки на жесткую перемычку.

#316

Я тоже хотел это предложить. На самом деле, нужно померить плату с вставленными разъёмами накала. Они добавляют некоторую толщину к плате и может так получиться, что не пройдём до нижней крышки.

#317

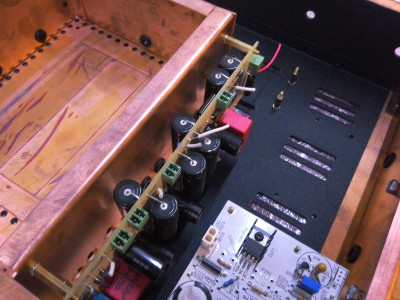

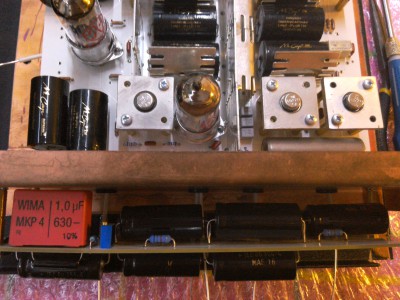

Первая плата на месте. Все соединения посеребренной моножилой в силиконово-тканиевой изоляции. Сейчас начну пайку.

#318

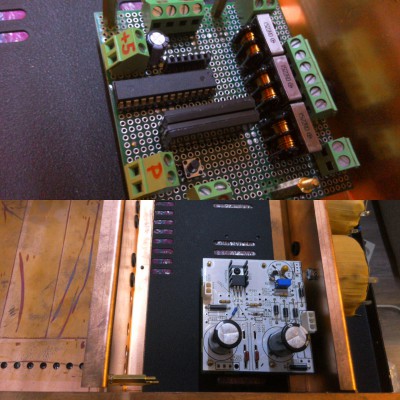

Хорошо вошла!

А плата питания погнулась что ли? Или это перспективные искажения фотоаппарата?

#319

Надо сказать, все это весьма "наворочено" получается! Очень круто!

#320

poty писал(а):А плата питания погнулась что ли? Или это перспективные искажения фотоаппарата?

А ведь и вправду погнулась! Стойки ближе друг к другу, чем отверстия в плате. Я подточу плату.
Одел вторую плату - маялся с пол часа, чтобы все моножилы вошли в отверстия, жесть
