Корпус для SRPP ECC802 лампового стерео-предусилителя FOREM

#41

Мы задумывали корпус, который может быть украшен на любой вкус. С такой крышкой это реально. Можно и с перфорацией пофантазировать. Пред ведь все равно целиком воспринимается.

#42

С задней стороны тоже никаких особенных красивостей не требуется. Стандартные надписи и предупреждения. Надо, наверное, упомянуть первоисточник, например:
Разработано Bruce Heran
Ну, и изготовителя тоже не забыть:
Изготовлено Евгений Михеев
Я бы Романа не забыл, дизайн-то во многом его!

#43

Можно написать что-то типа - Исполнение Е. Михеева при поддержке forum.alaev.club.

Но, опять же не настаиваю.

#44

Исполнение Е. Михеева при поддержке forum.alaev.club.
Мне нравится эта идея, действительно, тут каждый внес и вносит посильные лепты.
Проверил - все верно, спереди 9 мм, сзади 7. По отрисовке платы.

Владислав, как считаете, звуковая плата по центру пластины относительно глубины - нормальное решение? Или сместить ее чуть вперез/назад?
Ножки - заложил отверсия 35мм от края и 50мм сзади/спереди.

[upd=1455449982][/upd]
И пожелание креативному отделу в лице Романа - жду ваших идей по рискам/отметкам и подписям ручек

#45

zyu писал(а):И пожелание креативному отделу в лице Романа - жду ваших идей по рискам/отметкам и подписям ручек

Роман предложил не подписи делать, а пиктограммы.

#46

Пиктограммы это интересно!

#47

: Вкл.; 14503-58_2.png (5.57 КБ) 9676 просмотров

: Громкость; символ-регулировка-громкости_318-43591.png.jpg (17.12 КБ) 9665 просмотров

: Выход; exit.png (4.23 КБ) 9665 просмотров

: Вход; 154155.jpg (31.82 КБ) 9665 просмотров

Позиции переключателей отметить точками (без подписей). Например, выключено - пустая точка (граница), включено - заполненная точка. В селекторе входов, естественно. все точки сделать полными.
Пиктограммы расположить по одной линии с названием (по горизонтальной линии центра).

На задней панели тоже использовать пиктограммы для входов и выходов, только пронумеровать входы.
Соответственно, нанести надписи "~220В", пиктограмму "опасно" (треугольник с восклицательным знаком внутри), название и две строчки: разработчик оригинального дизайна и "изготовитель"!

#48

Владислав, мне всё нравится, я за!

#49

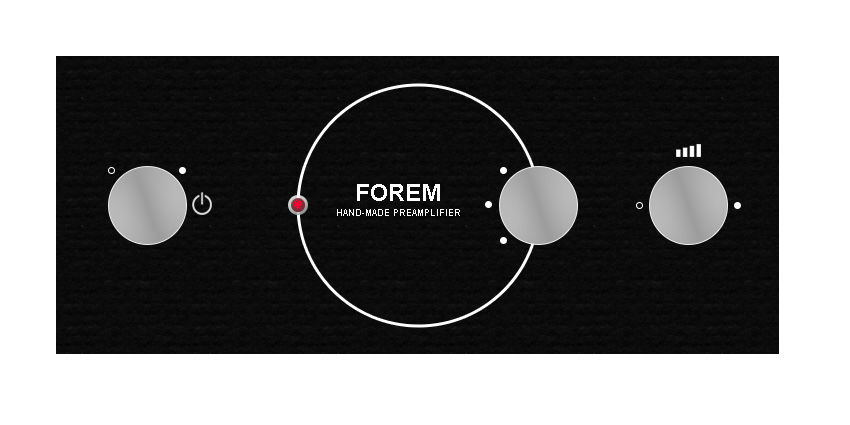

У меня примерно получилось!

Роман Мирошниченко писал(а):Насчет языка (русский/английский) какое-то мнение сложилось?

Думаю, на фронте в любом случае нужно писать на английском.

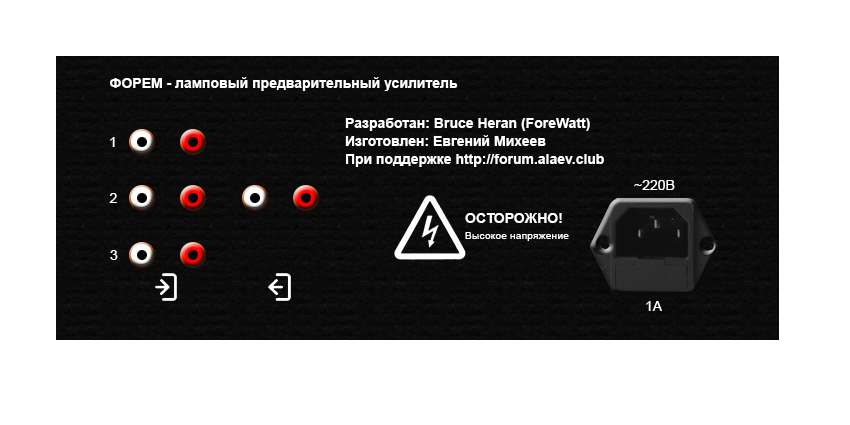

Тыловая часть

#50

poty писал(а):Думаю, на фронте в любом случае нужно писать на английском.

Согласен. Все-таки не забываем про первоисточник.

#51

Кстати, последний вариант.... А ведь он хорош! Чертовски хорош!

#52

zyu писал(а):Кстати, последний вариант.... А ведь он хорош! Чертовски хорош!

Я поддерживаю! Безоговорочно!

Задник получился под стать!

#53

Согласен! Мне нравится такой вариант. Ничего лишнего и в то же время есть все необходимое.

#54

По шелкухе - когда всё уточним по чертежу и заверим, потом уже испольнитель высылает мне итоговую 3д модель, я загоняю ее в корэл и по реальным размерам рисую надписи.

#55

Корпус не на саморезы собирается? Сталь-то довольно толстая.

#56

Дырок-пропезей можно сделать каких душа пожелает, как я понял.
Загиб я обсужу отдельно, сделаем такой, который точно сможет удовлетворить нашим требованиям. Можно прямо сейчас сделать его 2 см и быть уверенными в верности решения.
Экран - да. Но в полную высоту - какую? Пластина будет иметь некий уровень над дном, котоый надо обеспечить для крепления стоек к пластине. Я планировал как:
Пропускаем через ножки винт, крепим гайкой с внутренней стороны. Эта гайка имеет некую высоту. Сверху одеваем на четыре винта пластину - расстояние от пластины до днища = высоте гайки. Таким образом внутренняя высота =100.
Вычетаем высоту гайки (прикидочно 5мм)+ толщину пластины полтора миллиметра (пусть два). Получаем 100-7=93. Я бы скруглил до 90.
Втулки резиновые есть в наличии.

#57

Хорошо!

#58

Единственно, я не очень понимаю. как они эти вырезы будут делать? Если это будет делаться фрезой, то есть смысл остановиться на скруглённых окончаниях в диаметр фрезы. Если же вообще такой рисунок - проблема (или, например, дорого), то я бы ориентировался на простые отверстия в шахматном порядке по принципу приведённых в качестве примера корпусов.

#59

У меня на моноблоках фрезой, тоесть окончание скругленное. Тогда проверяю и начинаю общаться по корпусам.

#60

С моей стороны замечаний больше нет.
