Овердрайв maxon od820

#1

Сообщение Евгений Михеев » 11 авг 2019, 20:28

Решил заняться очередной педалью- овердрайвом. Maxon od820. Это конкретный заказ от нескольких гитаристов и по нескольким причинам.
Первое - цена. Оригинал продается в России дороже 15 000 руб, что для педали достаточно серьезная сумма.
Второе - габариты оригинала. Она большая.
Зеленая, снизу.
Я же хочу поместить ее в корпус по типу тех, что в верхнем ряду на фото.
Третья - уж слишком она хороша по рассказам :-)
Мне интересен эффект параллельной обработки сигнала в начале цепи - фильтр и усилитель. Это может быть действительно интересно, посмотрим.
Схему тоже прилагаю.
В любом случае, сейчас проектов очень много, так что хорошо бы к зиме сделать, но сделать надо обязательно!
За это сообщение автора Евгений Михеев поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3439
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#2

Сообщение Евгений Михеев » 07 дек 2019, 18:56

Как и обещал, к зиме справился. Очень интересная педаль, кстати. Это именно Овердрайв, не дисторшн, то есть уровень перегруза не зашкаливает. Звук очень фирмовый. В понедельник отправлю прототип в Питер на сравнение с оригинальной педалью
За это сообщение автора Евгений Михеев поблагодарили (всего 2):
goldmen8, Алаев Ян
Рейтинг: 33.3%

Дорогу осилит идущий

Аватара пользователя
goldmen8
Бывалый
Бывалый
Сообщения: 395
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 96 раз

#3

Сообщение goldmen8 » 07 дек 2019, 20:45

Евгений Михеев писал(а):
07 дек 2019, 18:56
Как и обещал, к зиме справился.
:clap: :beer:
Евгений!!! пора открывать производство с наёмными работниками. :biggrin:
А зима началась и уже закончилась. По крайней мере морозы были аж-18 и снега по колено, а потом снег растаял ... а сегодня +2. :smoke:

P.S. а посмотреть на обратную сторону "луны" ? никак?
Александр.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3439
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#4

Сообщение Евгений Михеев » 07 дек 2019, 23:06

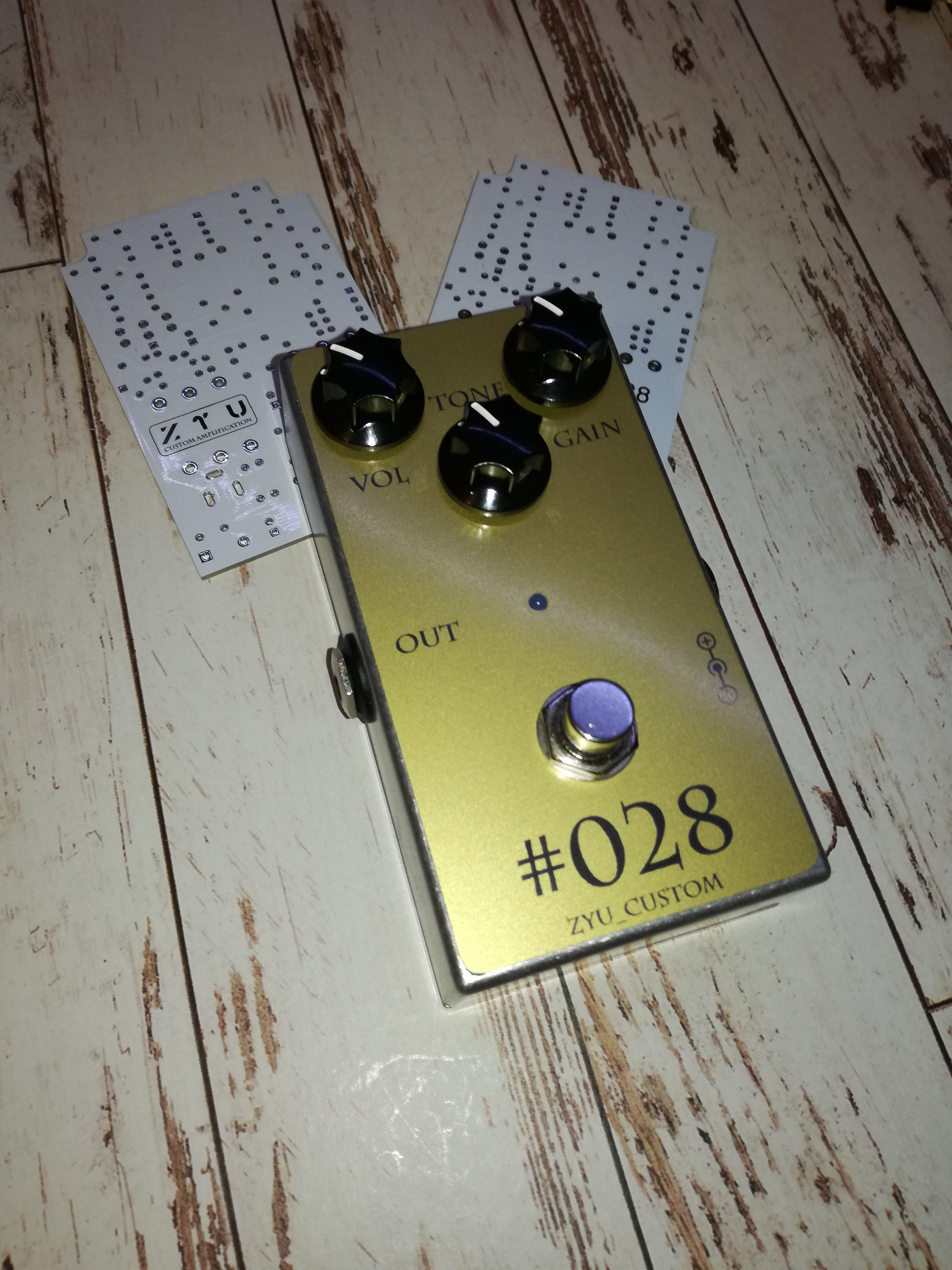

Выложу уже с шильдой)

Отправлено спустя 1 минуту 4 секунды:
goldmen8 писал(а):
07 дек 2019, 20:45
Евгений!!! пора открывать производство с наёмными работниками
Есть нюанс - нехватка покупателей. Я готов делать больше, но пока рынок слабо на меня реагирует
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3439
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#5

Сообщение Евгений Михеев » 10 дек 2019, 19:34

Внутрянка
Отправлено спустя 43 секунды:
С шильдиком
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3439
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#6

Сообщение Евгений Михеев » 21 фев 2020, 17:54

Форумчане, хэлп.
На схеме на входе стоит 2sk246, но они на банзае закончились и когда у них будут - неясно.
Предлагают заменить на что хочу. Вот думаю, есть у этого транзистора аналог? Гугл пока однозначного ответа не дал, кроме как 2sk117. Что скажете?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4238
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 358 раз

#7

Сообщение poty » 22 фев 2020, 14:22

В целом - можно заменять практически на любой N-JFET в нужном корпусе. Возможно, придётся подобрать либо смещение, либо истоковый резистор. Наиболее близкие, с моей т.з., из доступных - J112, J113.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3439
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#8

Сообщение Евгений Михеев » 22 фев 2020, 21:26

Владислав, большое спасибо!!!
