Блок питания для MC-headamp Piccolo2

[Евгений Михеев]

Я за этот вариант. Если нет возражений.

Чисто технически никаких. Тогда начинаю считать размеры с учетом имеющихся стоек

[Евгений Михеев]

Получается 8 см, если расположить трансформаторы друг напротив друга, между ними будет зазор в 2 мм

[Евгений Михеев]

Итак, я накидал вариант.
Размеры габаритные - внутренние.
Я хочу закрепить бутерброд к боковым стенкам, так платы будут лежать ребрами на стойках, это придаст жесткости.
К дну крепить задумка сразу скажу провальная, верхняя плата будет тяжелой, может быть хлипко в итоге.
Перфорации сверху по вкусу.
Сзади окно под разьем. Спереди на вскидку я бы сделал тумблер идеально по центру, а диод под ним.

[goldmen8]

Евгений, я может чего не до понимаю.

верхняя плата будет тяжелой

расположить трансформаторы друг напротив друга

На обоих платах стоят трансформаторы, а тогда почему одна тяжёлая?
И почему обязательно верхняя? Есть какая то разница какая плата стоит сверху?

[Роман Мирошниченко]

Для меня не понятно вот что:
Мы планировали разместить платы вертикально и "валетом". Последнее для того, чтобы уменьшить совокупную ширину двух плат. Поэтому сетевой разъем увеличил длину корпуса - его между платами не засунуть.
У Вас трансформаторы стоят в одну сторону. Значит, в районе "лепестков" между платами будет пустота. Ее заполнить сетевым разъемом не получится? Ради уменьшения длины корпуса...

Это я так, в качестве размышления. Не с целью усложнить задачу.

Отправлено спустя 2 минуты 6 секунд:

На обоих платах стоят трансформаторы, а тогда почему одна тяжёлая?
И почему обязательно верхняя? Есть какая то разница какая плата стоит сверху?

Платы одинаковые.

Отправлено спустя 4 минуты 57 секунд:

Спереди на вскидку я бы сделал тумблер идеально по центру, а диод под ним.

На корпусе для Piccolo два тумблера
Впрочем, для отключения экрана можно тумблер вынести на заднюю стенку. Это не оперативная функция (как говорит Владислав )

Отправлено спустя 56 секунд:

Сзади окно под разьем.

Там ведь еще и выходной разъем должен быть.

Отправлено спустя 1 минуту 59 секунд:

Спереди на вскидку я бы сделал тумблер идеально по центру, а диод под ним.

Светодиод обычно или над тумблером, или справа. Это эргономично - при включении он не закрывается рукой.

Отправлено спустя 22 секунды:
Во я зануда... Прошу извинить.

[Евгений Михеев]

На обоих платах стоят трансформаторы, а тогда почему одна тяжёлая?
И почему обязательно верхняя? Есть какая то разница какая плата стоит сверху?

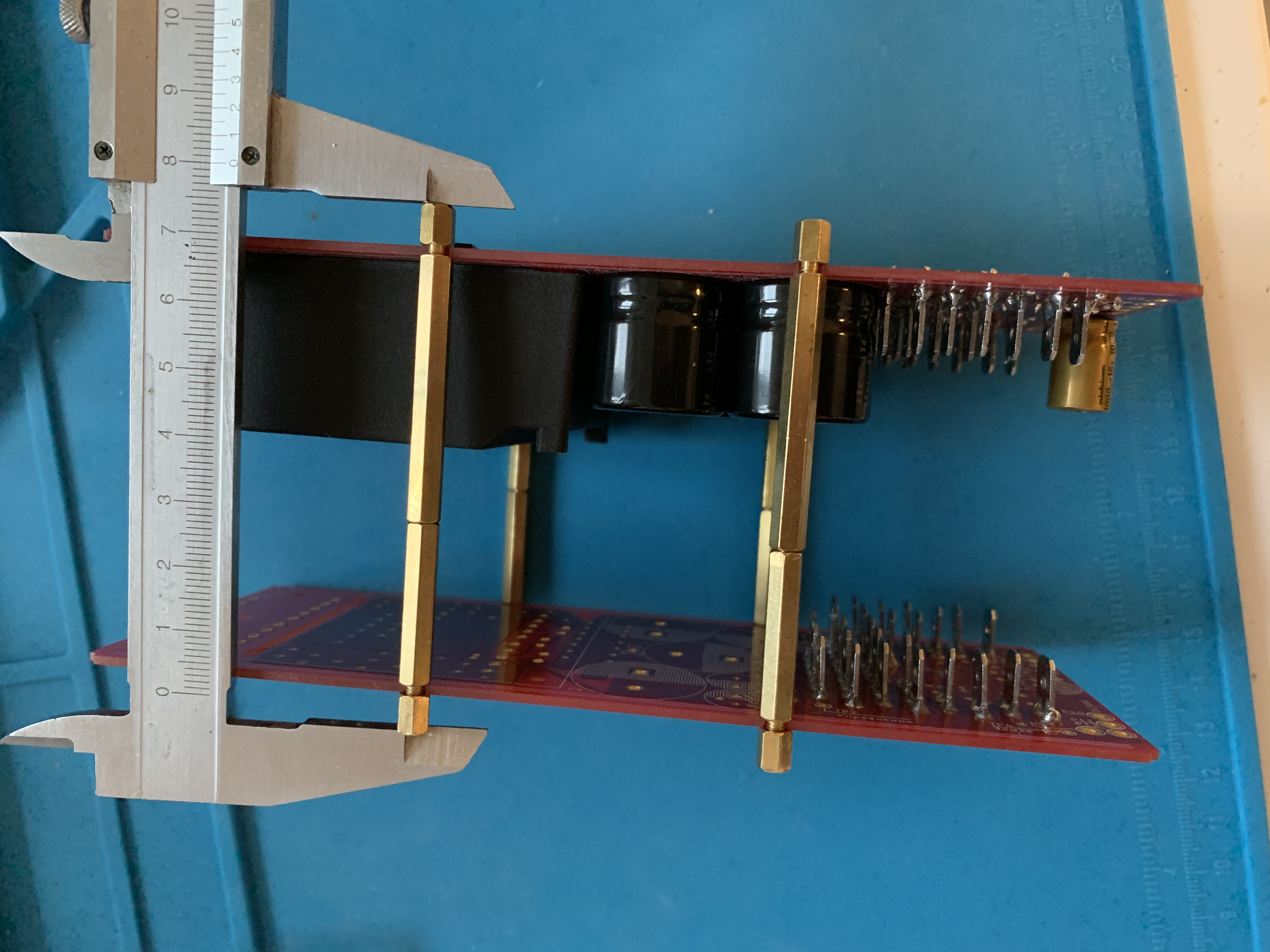

Посмотрите на фото плат со стойками, если расположить их пигорогом одна на одной. То нижняя будет стоять на 5 мм стойке, расшатать ее жестко затянутую нереально. Далее 6(кажется) см стоек, и на них сверху плата - вот эта часть уже может шататься, как не затягивай.

Отправлено спустя 4 минуты 5 секунд:

Ее заполнить сетевым разъемом не получится? Ради умен

Более того, такая мысль меня не покидала
Но я побоялся что ваш внутренний пурист меня побьет)))
Возможно разьем прийдется расположить боком

Отправлено спустя 2 минуты 8 секунд:

Там ведь еще и выходной разъем должен быть.

Отправлено спустя 1 минуту :

Во я зануда... Прошу извинить.

но смотреть на это Вам в итоге, так что все верно сказано, лучше сверху чтоб в лепестки не упереться

[Роман Мирошниченко]

Но я побоялся что ваш внутренний пурист меня побьет)))
Возможно разьем прийдется расположить боком

Так он же внутренний... я стараюсь его не выпускать.
Боком - ради бога, если это позволит уменьшить габариты.

Отправлено спустя 2 минуты 46 секунд:

Посмотрите на фото плат со стойками, если расположить их пигорогом одна на одной. То нижняя будет стоять на 5 мм стойке, расшатать ее жестко затянутую нереально. Далее 6(кажется) см стоек, и на них сверху плата - вот эта часть уже может шататься, как не затягивай.

Ставить вертикально - отличное решение и для отвода тепла.
А вот, зачем вообще стойки между платами? Почему бы каждую плату не крепить к боковой стенке самостоятельно?

Отправлено спустя 2 минуты 34 секунды:

но смотреть на это Вам в итоге

Все верно. Вопрос с убиранием их в ящик, пока не решен. Может и рядом поставить придется. На это в том числе и итоговый внешний вид повлияет.
Я бы хотел, чтобы получилось достойно. Просто в этот раз, я не хочу загоняться по этому поводу.

[poty]

Мне кажется, мы используем не все возможности. Есть возможность просто напечатать салазки для платы и вложить сразу весь блок в салазках в корпус, не применяя никаких стоек и винтиков.
Евгений, помимо очевидного пропуска множества внешних органов управления, я не вижу никаких возможностей собрать этот корпус. Как он будет разбираться? За счёт чего крепятся крышки? И т.д.

[goldmen8]

Ставить вертикально - отличное решение и для отвода тепла.

Полностью согласен, и целиком поддерживаю.

Почему бы каждую плату не крепить к боковой стенке самостоятельно?

А я бы спрятал из виду (с глаз) весь крепёж.
Сделать внутренние стойки - стяжки, а на днище корпуса типа салазки прорези. С верху закрывать крышкой, ну да добавится 10 мм к размеру.
Роман, в каком виде и на какой стенке представляете вентиляционные отверстия?

Есть возможность просто напечатать салазки для платы

Можно и напечатать, а можно подобрать подходящие. Завтра поищу.

[Роман Мирошниченко]

Роман, в каком виде и на какой стенке представляете вентиляционные отверстия?

Если платы стоят вертикально - логичное место для этого верхняя сторона (крышка).
По дизайну я бы на Евгения кивнул... но, мне такая перфорация симпатична:

Корпус длинный, одна полоска прорезей будет вполне уместна.
Размер отверстия 4х40 мм., ширина промежутка 5 мм.
Соблюдение этих размеров не принципиально.

[goldmen8]

По быстрому нашёл. Длинна 140 мм, высота 7, глубина прорези под плату 2мм. Есть железки с перфорацией на чём они держатся.

Спойлер

Показать


[Роман Мирошниченко]

Даже не знал, что такое здесь можно применить.

[Евгений Михеев]

Евгений, помимо очевидного пропуска множества внешних органов управления, я не вижу никаких возможностей собрать этот корпус. Как он будет разбираться? За счёт чего крепятся крышки? И т.д.

Владислав, тут лишь грубые прикидки. Далее я расчитывал на обсуждение.
Салазки ОЧЕНЬ крутая идея!

Отправлено спустя 1 минуту 48 секунд:

По дизайну я бы на Евгения кивнул... но, мне такая перфорация симпатична:

Отличный вариант кстати!

Отправлено спустя 1 минуту 52 секунды:

Сделать внутренние стойки - стяжки, а на днище корпуса типа салазки прорези. С верху закрывать крышкой, ну да добавится 10 мм к размеру.

я поддерживаю! Я накидал вариант исходя из своих возможностей сверлить, салазки использовать не приходилось

[goldmen8]

Железки куда вставляются салазки. В торцы вкручиваются болтики.

Спойлер

Показать


Должны быть и другие варианты салазок, даже по моему есть из металла штамповка.

Перфорация должна быть сквозная, верх и низ?

[Роман Мирошниченко]

Перфорация должна быть сквозная, верх и низ?

Не обязательно.
На мой взгляд достаточно только верх. Если прибавить и низ - можно сделать там меньшей длины полосу перфорации.

Железки куда вставляются салазки.

Что-то это мудренее, чем я думал. Стоит ли в таком маленьком корпусе такое городить?.. Не берусь принимать решение в этом вопросе - не могу оценить технологичность.

С другой стороны и стойки между платами как-то "не айс".
Я не против шляпок винтов на боковых стенках. Те винты, что Евгений применяет, вполне аккуратны. Если каждую плату самостоятельно закрепить на стенке...
Нет, я пока плохо представляю все это... Доверяю решение ВАМ.

[goldmen8]

Стоит ли в таком маленьком корпусе такое городить?

Конечно же не стоит. Только салазки позаимствовать, да и то лишнее можно отпилить.
Четыре такие желез прикручены к боковым панелям. В салазках вставлены блоки по семь кг., четыре блока питания по 500 Вт.

Нужно проверить, обсудить все возможные варианты.

[Евгений Михеев]

То, как я представляю сейчас себе корпус в плане загибов концептуально соответствует корпусу forem. Конструкция удачная, при этом очень жесткая.

[Роман Мирошниченко]

Ну и прекрасно.

[goldmen8]

...корпусу forem. Конструкция удачная...

Евгений, а где посмотреть можно?

[Евгений Михеев]

Вот viewtopic.php?p=8783#p8783
Я бы еще скорректировал, минутку, нарисую

Отправлено спустя 23 минуты 52 секунды:

Так проще
А верхняя крышка просто буква П

Отправлено спустя 36 секунд:

Вот
